DATA｜2022

---



발주처	한국콘크리트산업
작업	BIM설계 / 제작상세도면제작 / BIM적산 (수량산출)
작업기간	2022.02.17~2022.02.22
작업면적	1,460m³















SUM UP

---



BIM팀에서 설계(판분할) 진행 및 제작상세도면 제작하였습니다.

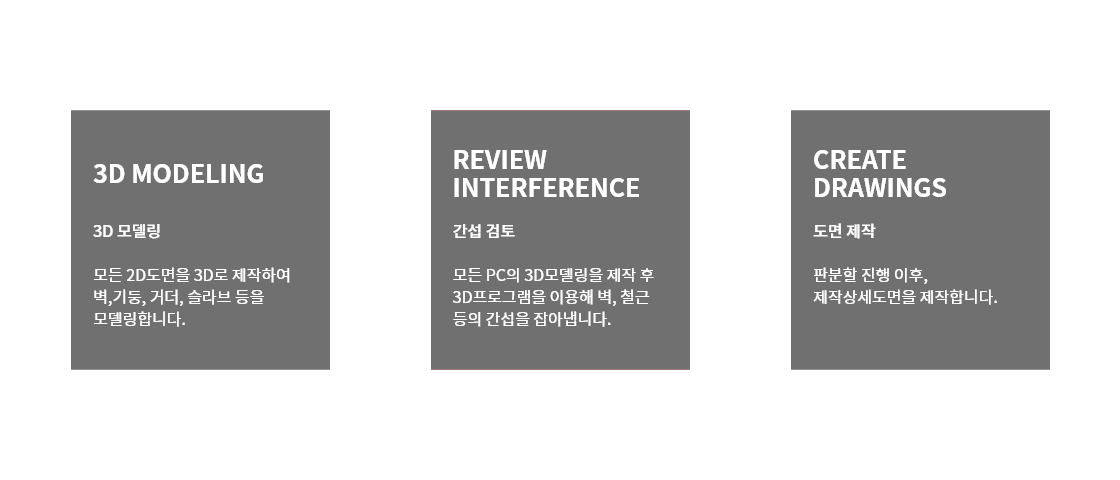

BIM 검토

---

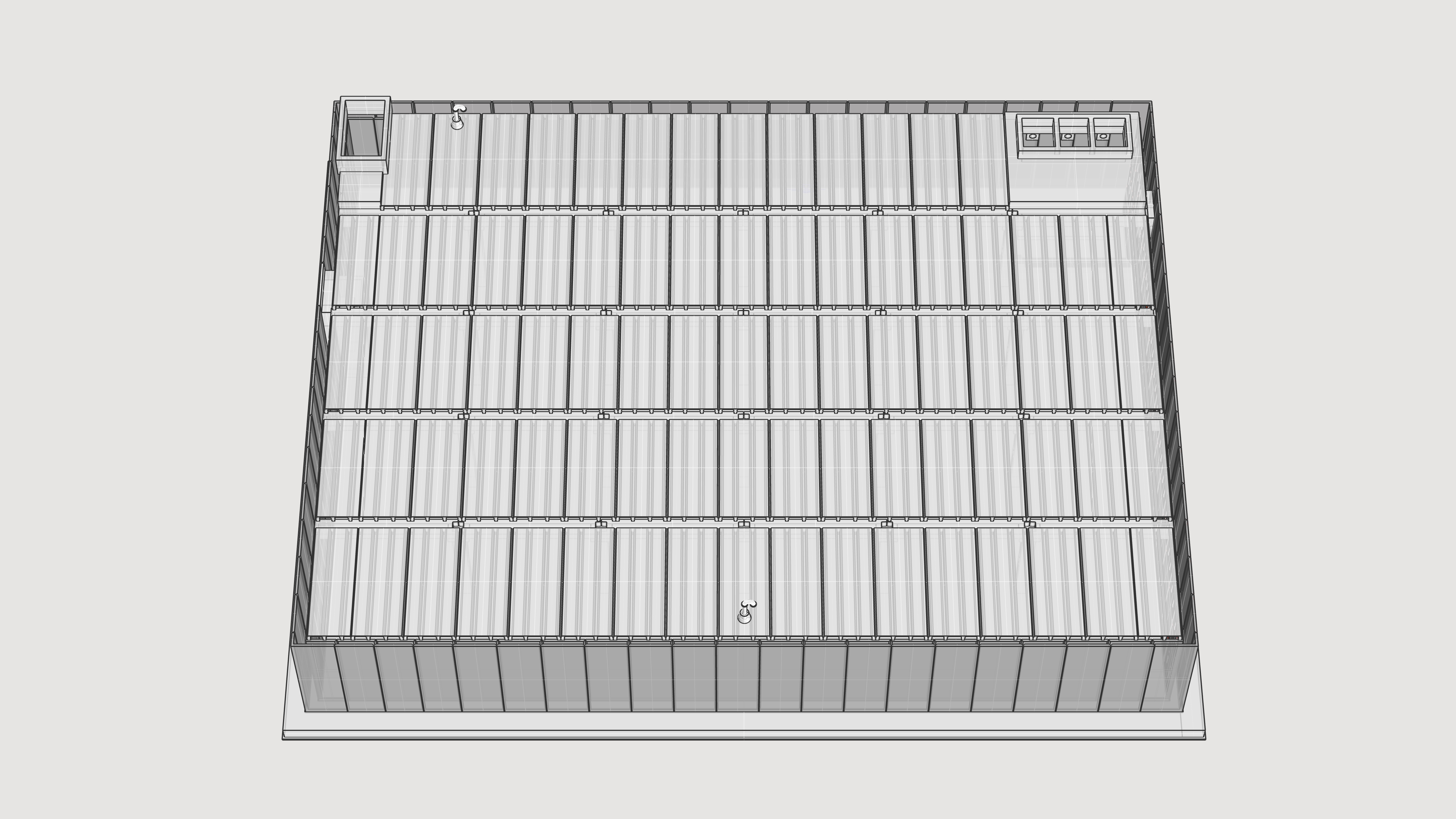

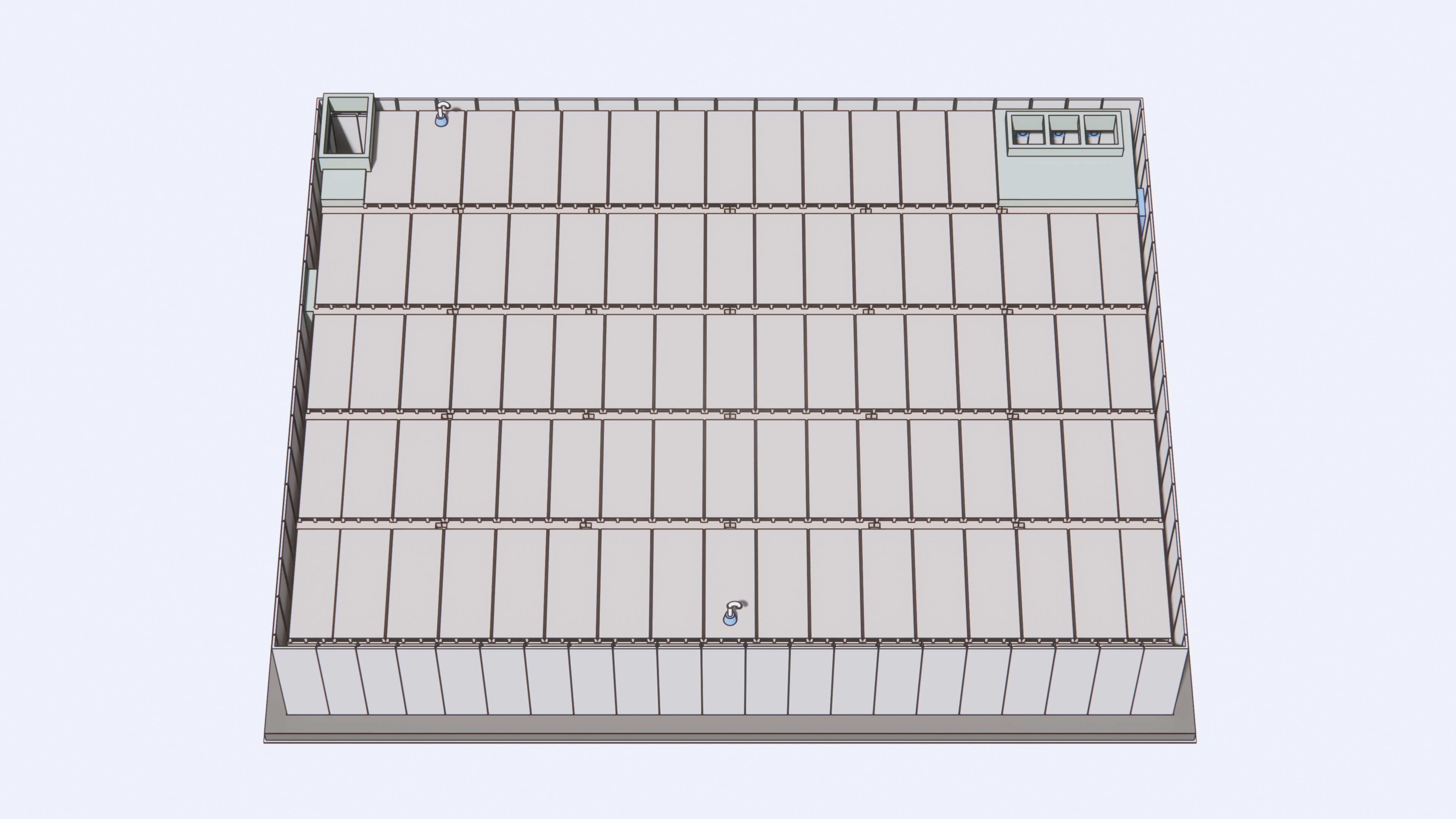

3D모델링

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다.

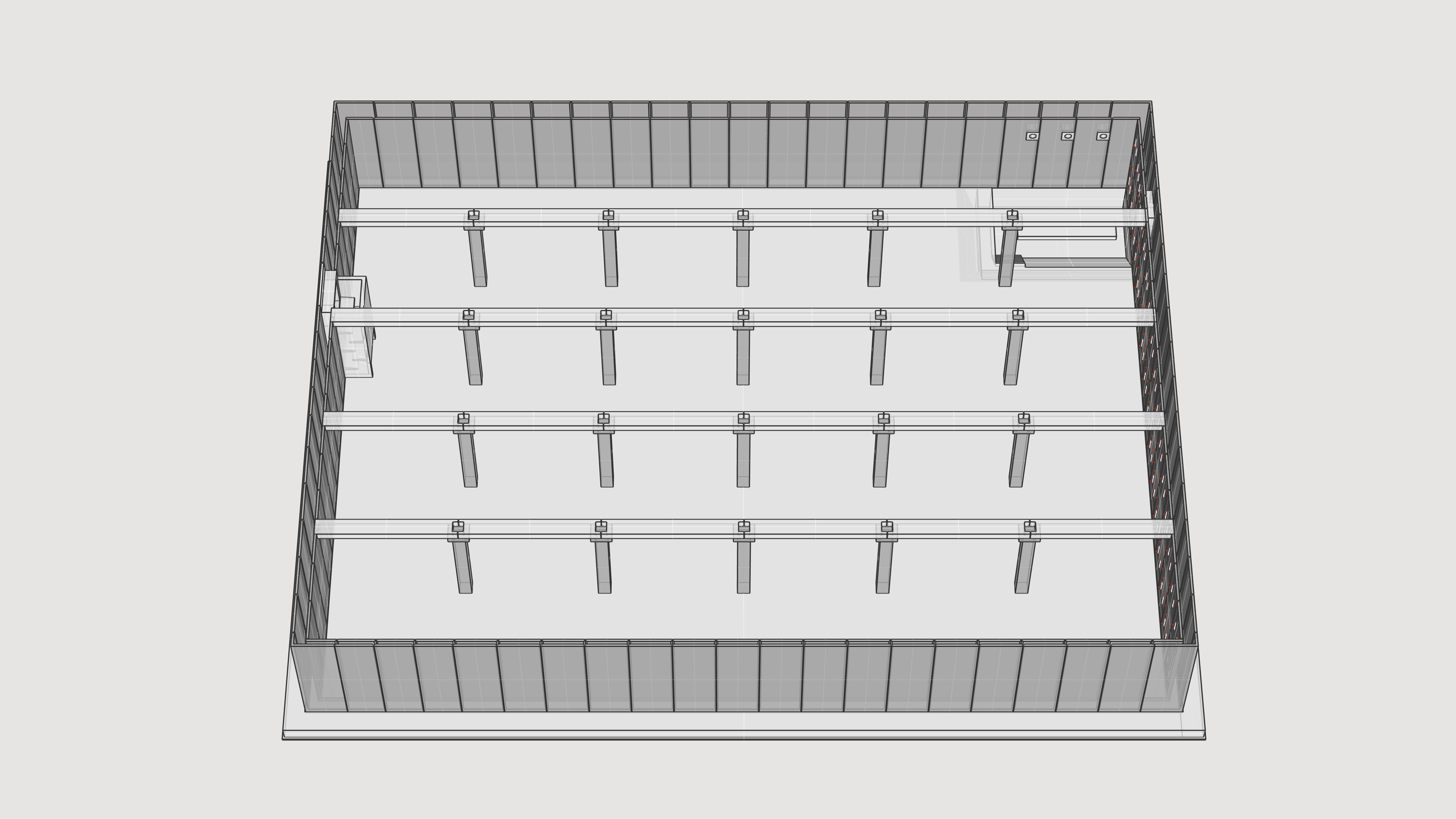

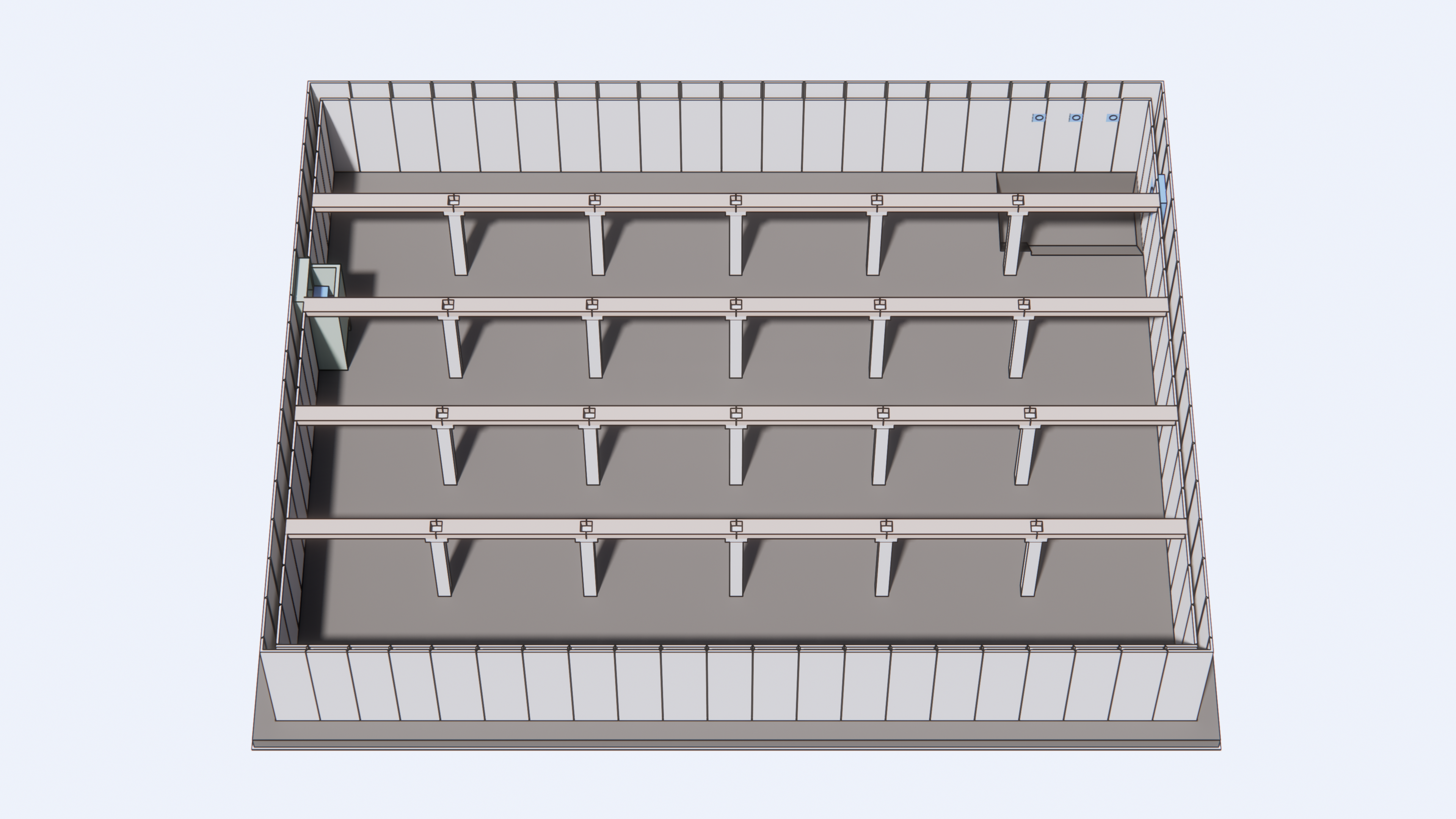

구조객체

내력벽, 기둥, 보 등과 같은 구조객체를 기초적으로 모델링을 한 후 공정상의 결함이 있는지 확인합니다.

















건축객체

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현합니다.

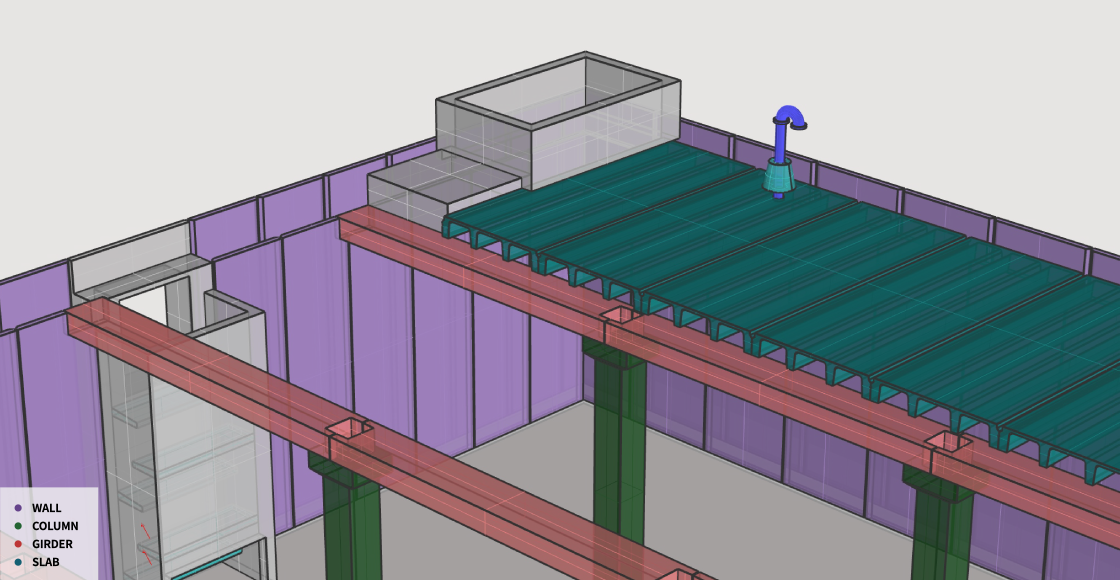

통합검토

건축물에 들어가는 모든 요소들에 대한 모델링을 끝낸 뒤 통합적인 검토를 실시합니다.















도면 작성

---

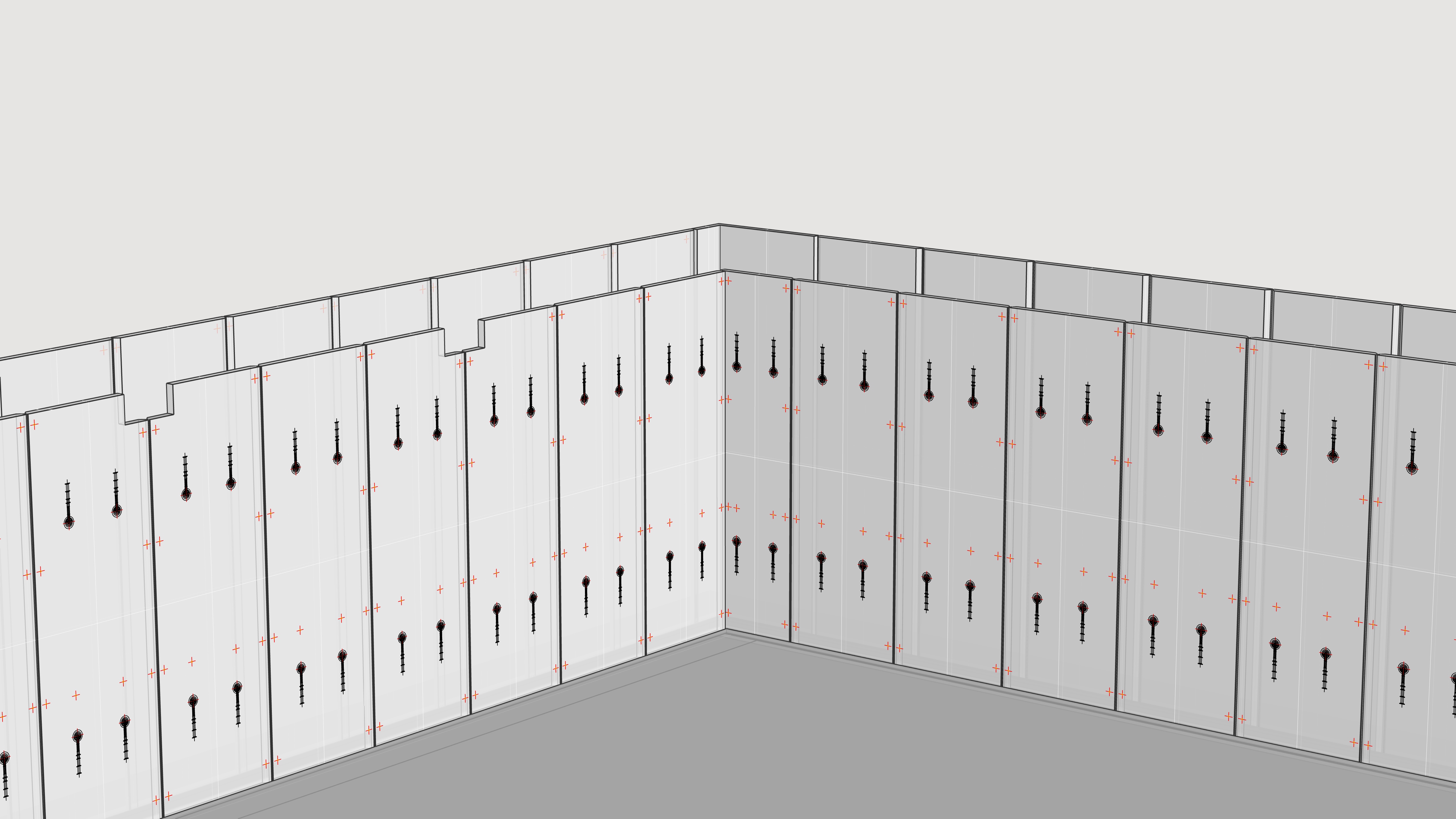

3D모델링 진행 후 입면(철근 등)을 붙여 제작상세도면을 제작합니다.











BIM 적산(수량산출)

---

최종 검토 작업에서 오류를 잡기 위해 제작된 도면을 기반으로 재차 3D모델링을 진행하고, 각 PC별 적산(수량산출)을 레포트로 작성합니다.
