DATA｜2022

---



발주처	한국콘크리트산업
위치	천안시
작업	BIM 검토 및 제작상세도면제작
작업기간	2022.01.03~2022.02.07
작업면적	8,142m³





















SUM UP

---

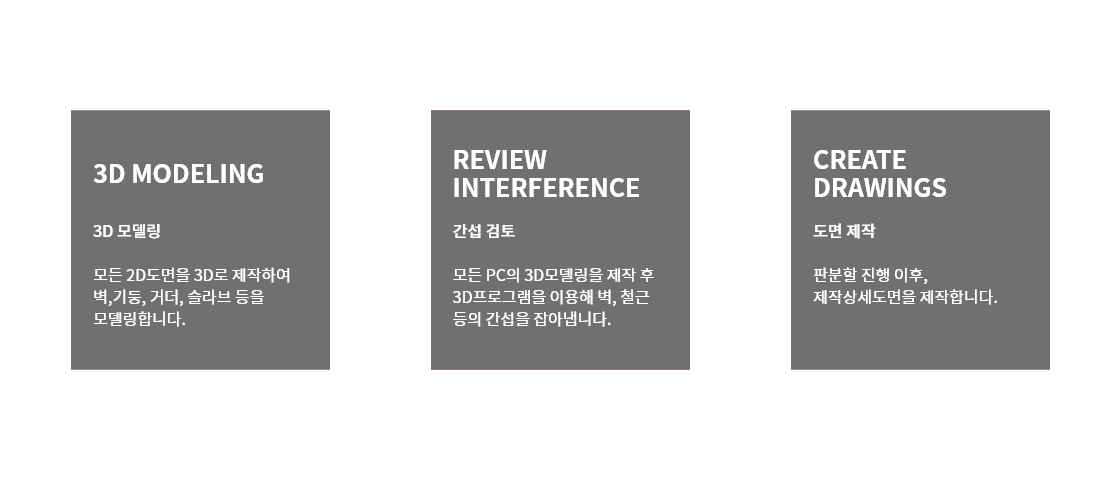

2D 도면을 3D로 모델링하여 BIM 검토 (PC 간섭 및 오류검사)를 진행하였으며, 본사에서 판분할 진행 이후 제작상세도면을 제작하였습니다.

BIM 검토

---





3D모델링

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다.

















구조객체

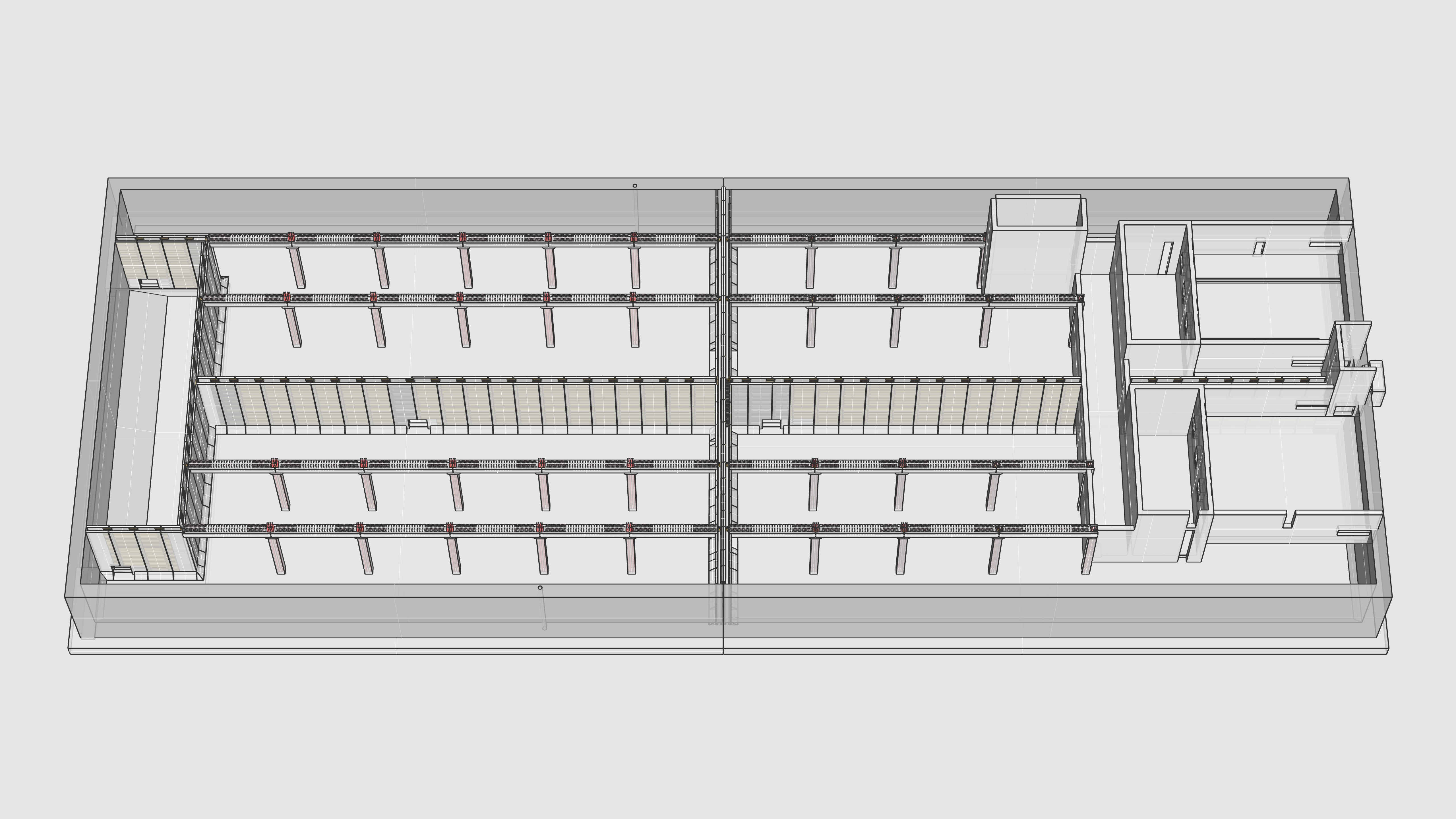

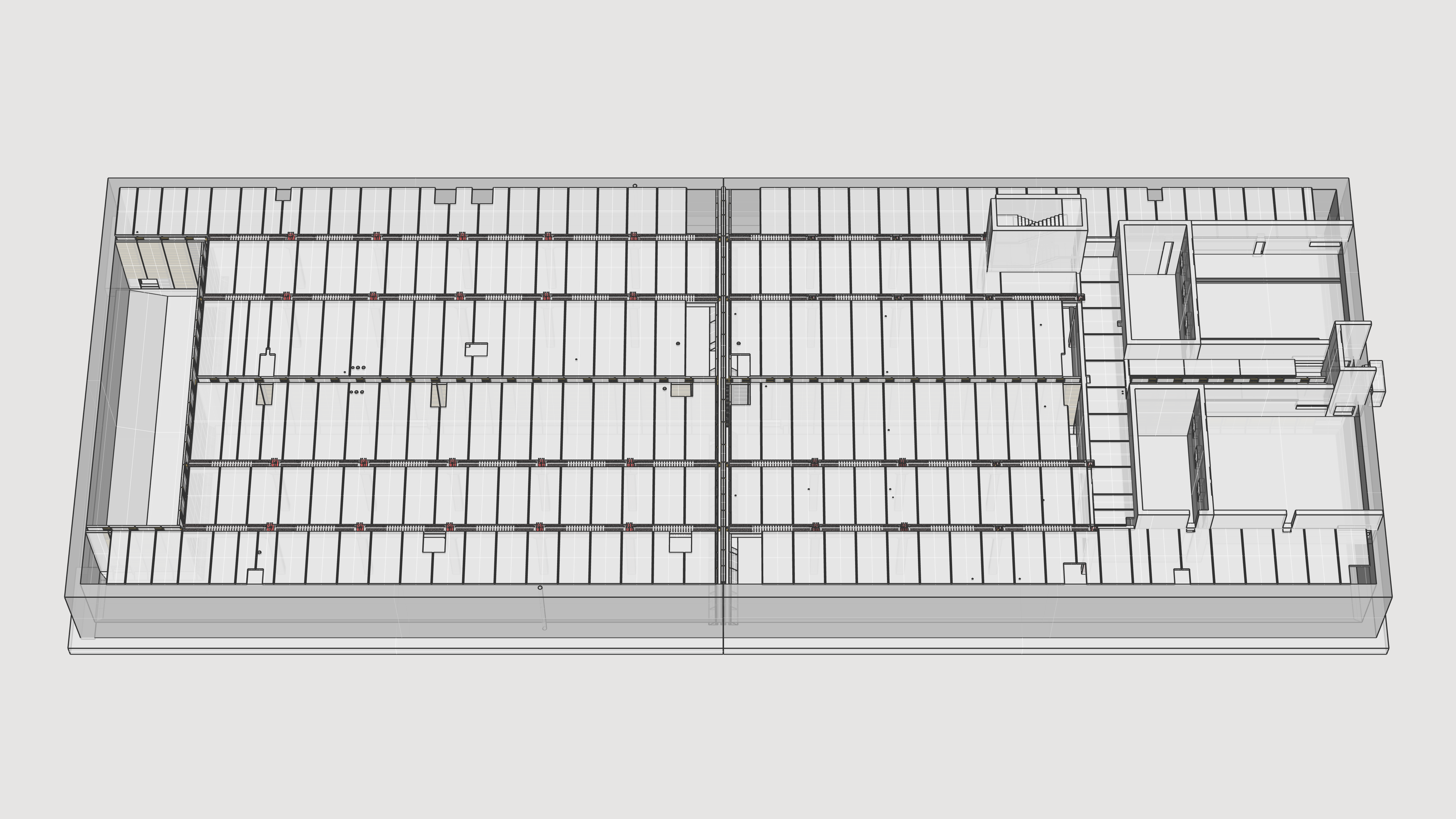

내력벽, 기둥, 보 등과 같은 구조객체를 기초적으로 모델링을 한 후 공정상의 결함이 있는지 확인합니다.

















건축객체

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현합니다.

















통합검토

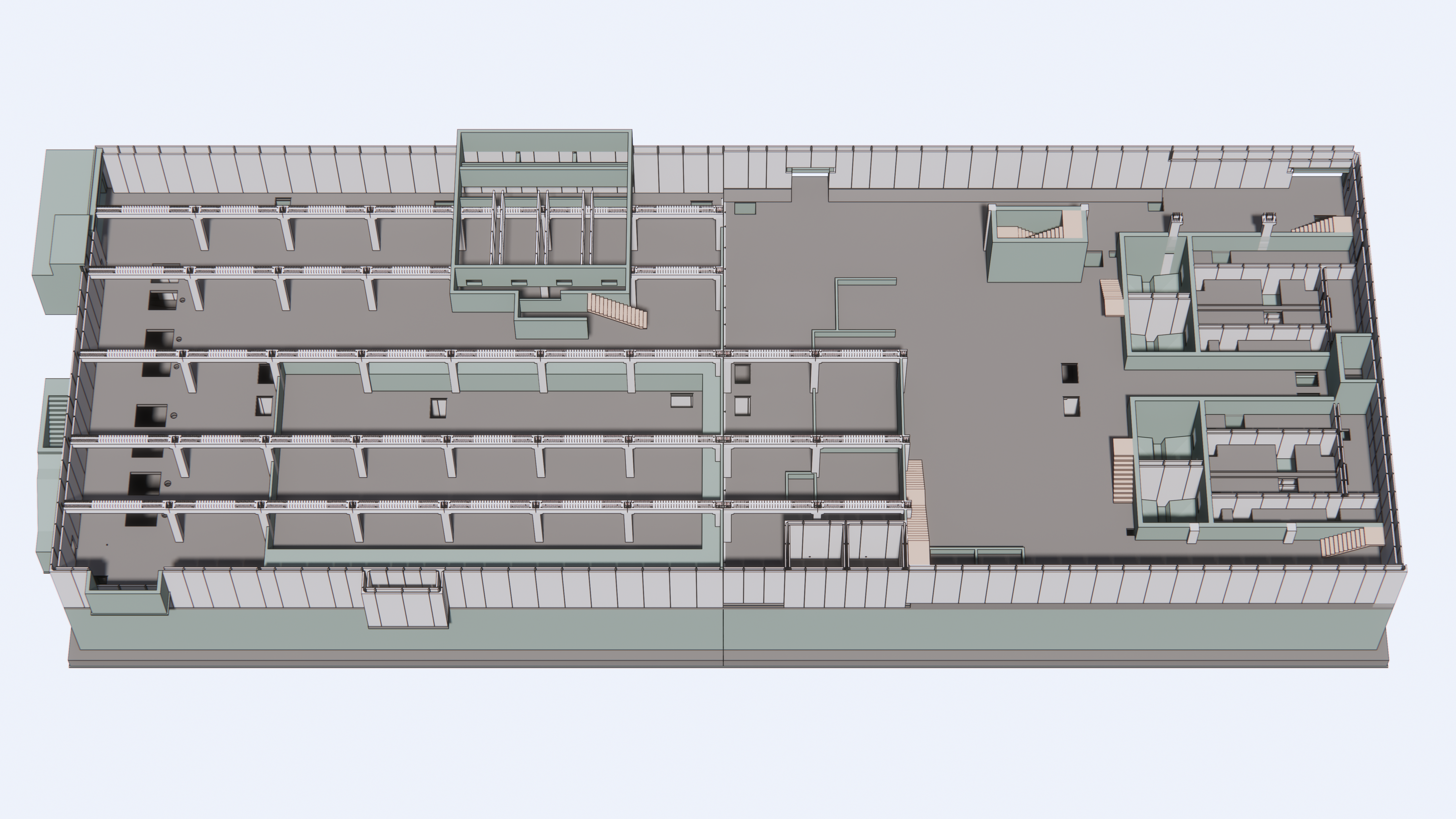

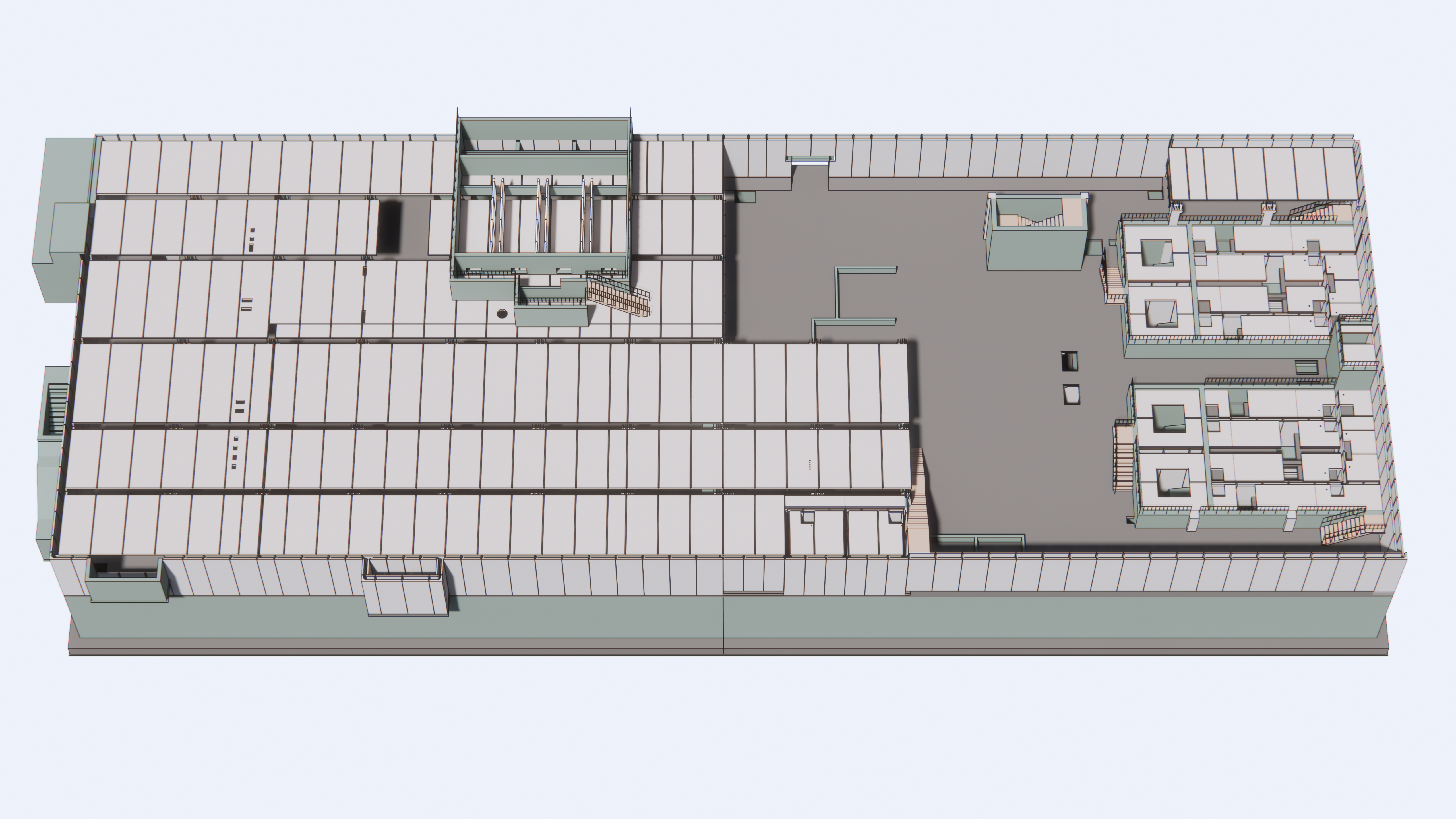

건축물에 들어가는 모든 요소들에 대한 모델링을 끝낸 뒤 통합적인 검토를 실시합니다.















PC간섭

---



3D모델링 진행 후 도면에 배치하여 각 PC별 간섭이 있는지 검토합니다.

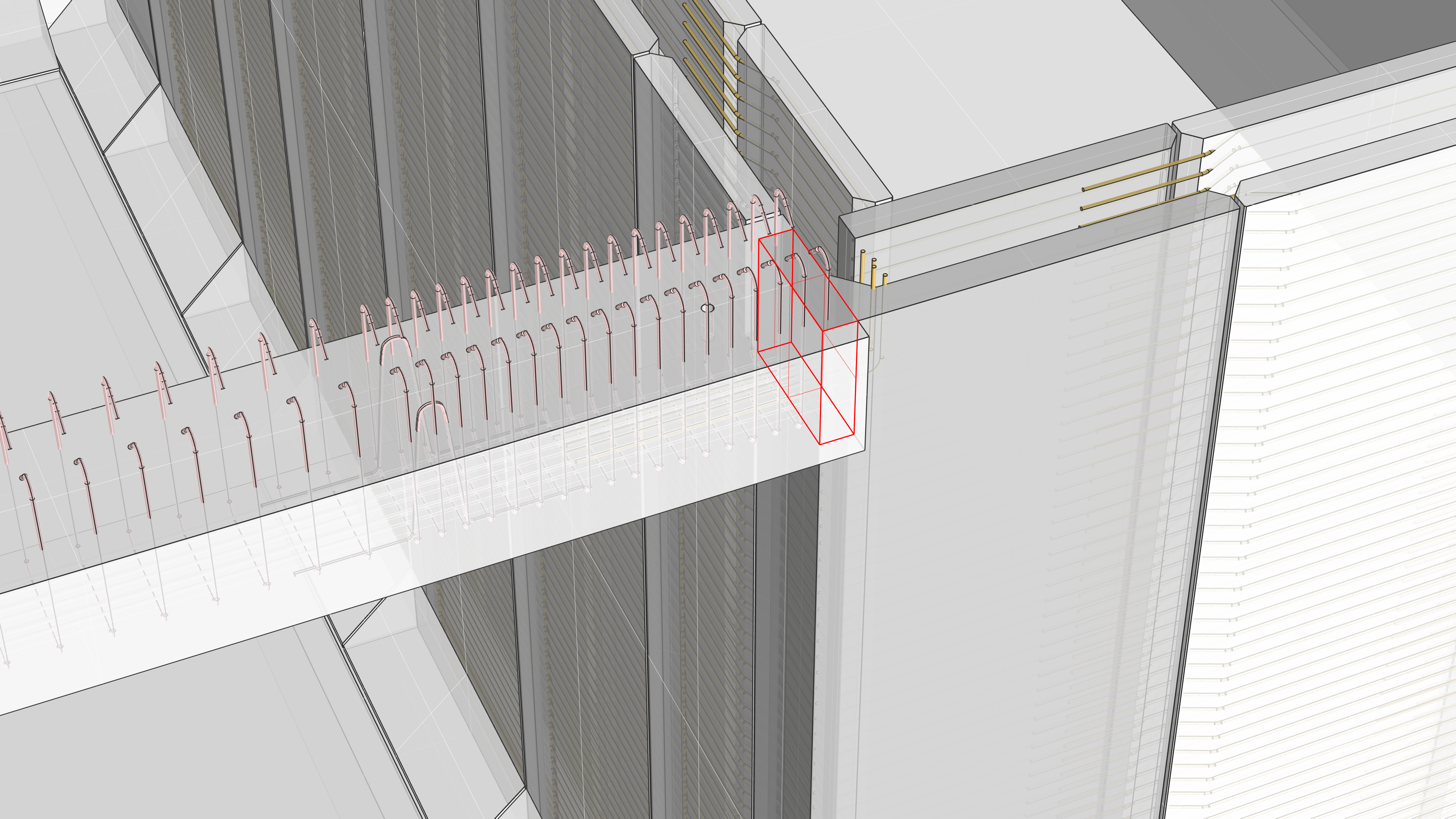

검토 내용｜기존 제작상세도면과 배치도로 진행시 PC벽체와 거더간의 간섭 발생

작업 내용｜제작상세도면과 배치도 수정 후 3D모델링 진행 및 오류 리포트 작성

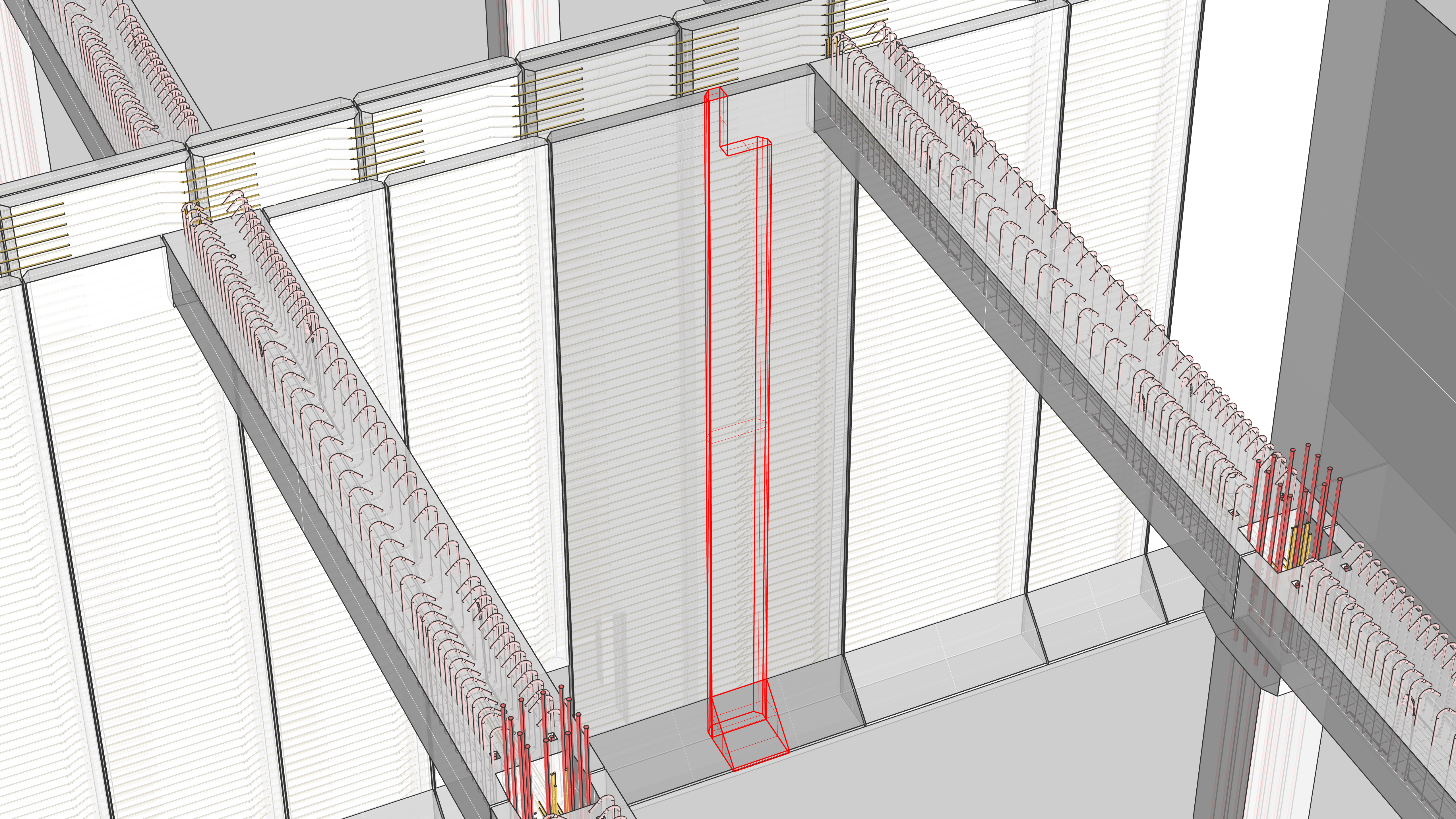

검토 내용｜기존 제작상세도면으로 진행시 PC벽체 코너부와 거더간의 간섭 발생

작업 내용｜제작상세도면 수정 후 3D모델링 진행 및 오류 리포트 작성















도면 작성

---



3D모델링 진행 후 입면(철근 등)을 붙여 제작상세도면을 제작합니다.











BIM 적산(수량산출)

---



최종 검토 작업에서 오류를 잡기 위해 제작된 도면을 기반으로 재차 3D모델링을 진행하고, 각 PC별 적산(수량산출)을 레포트로 작성합니다.
