DATA｜2021

---



발주처	코오롱글로벌(주)
위치	서울특별시 강동구
작업	BIM검토
작업기간	2021.11.07~2021.11.18
작업면적	3970m³

SUM UP

---



2D 도면을 3D로 모델링하여 BIM 검토 (PC 간섭 및 오류검사)를 진행하였습니다.

BIM 검토

---





3D모델링

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다.

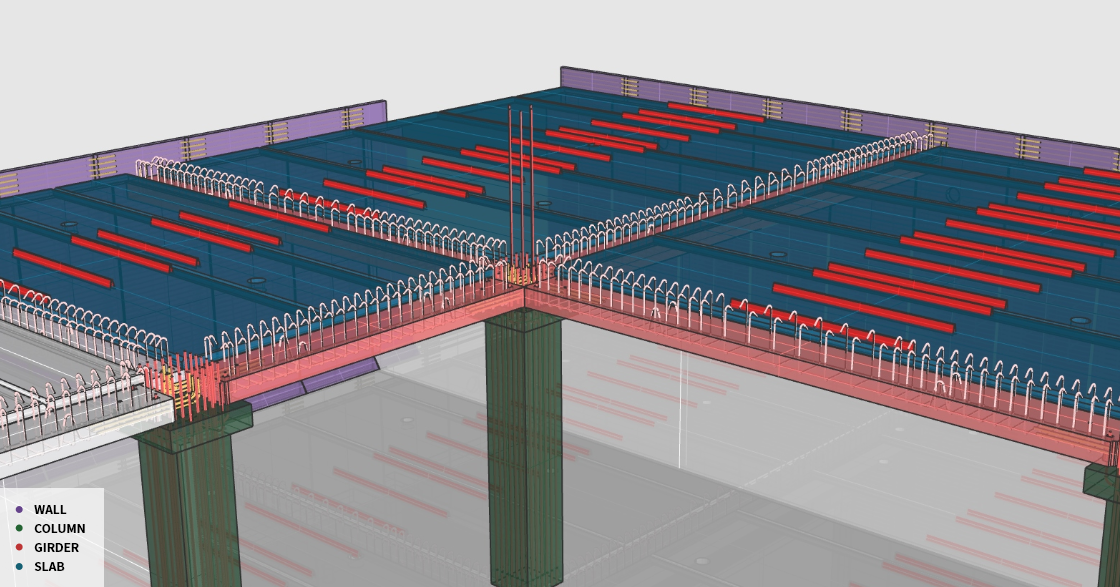

구조객체

내력벽, 기둥, 보 등과 같은 구조객체를 기초적으로 모델링을 한 후 공정상의 결함이 있는지 확인합니다.

















건축객체

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현합니다.

















통합검토

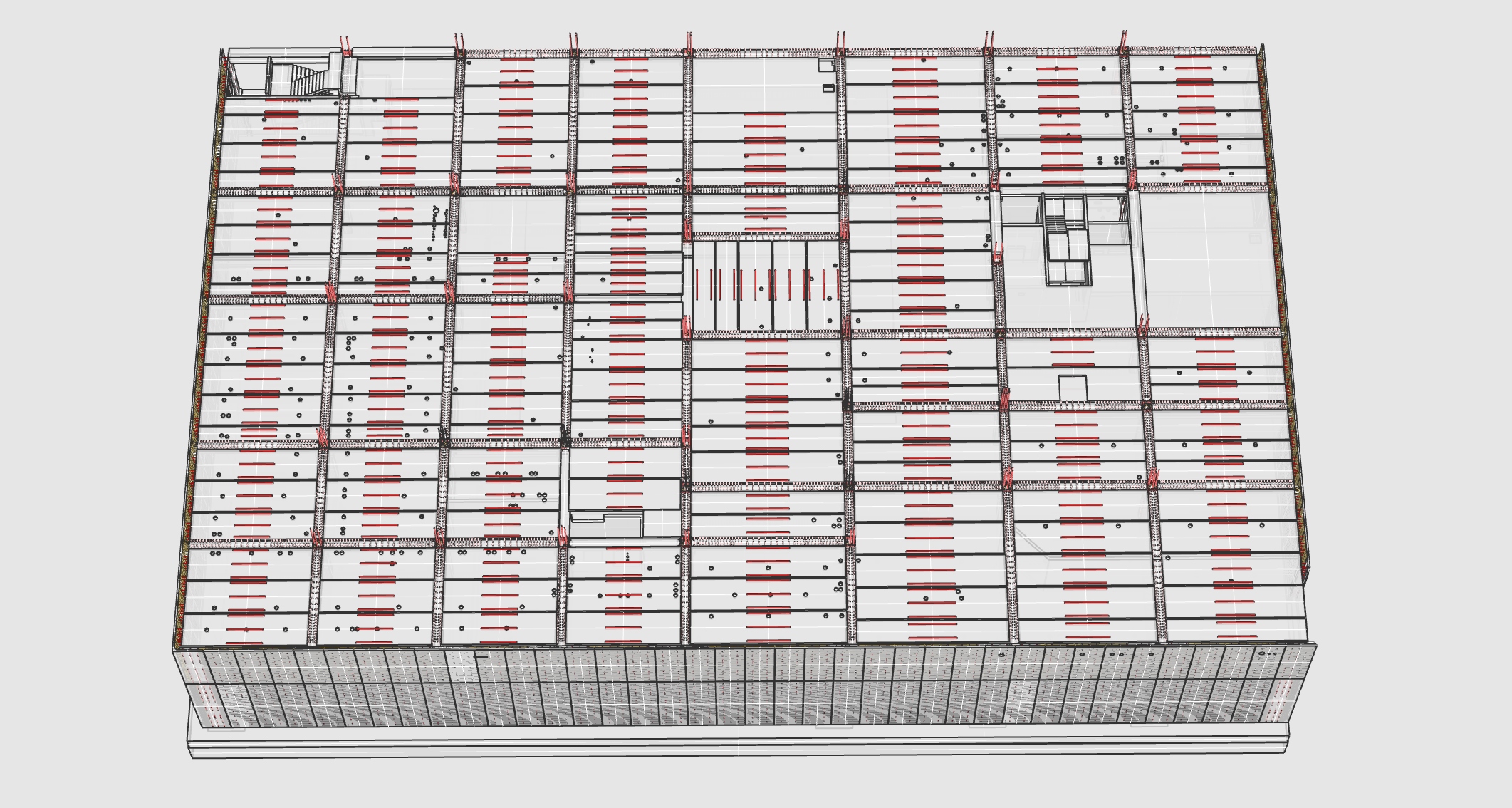

건축물에 들어가는 모든 요소들에 대한 모델링을 끝낸 뒤 통합적인 검토를 실시합니다.















도면오류

---



3D모델링 진행 후 도면에 배치하여 각 PC별 도면오류가 있는지 검토합니다.

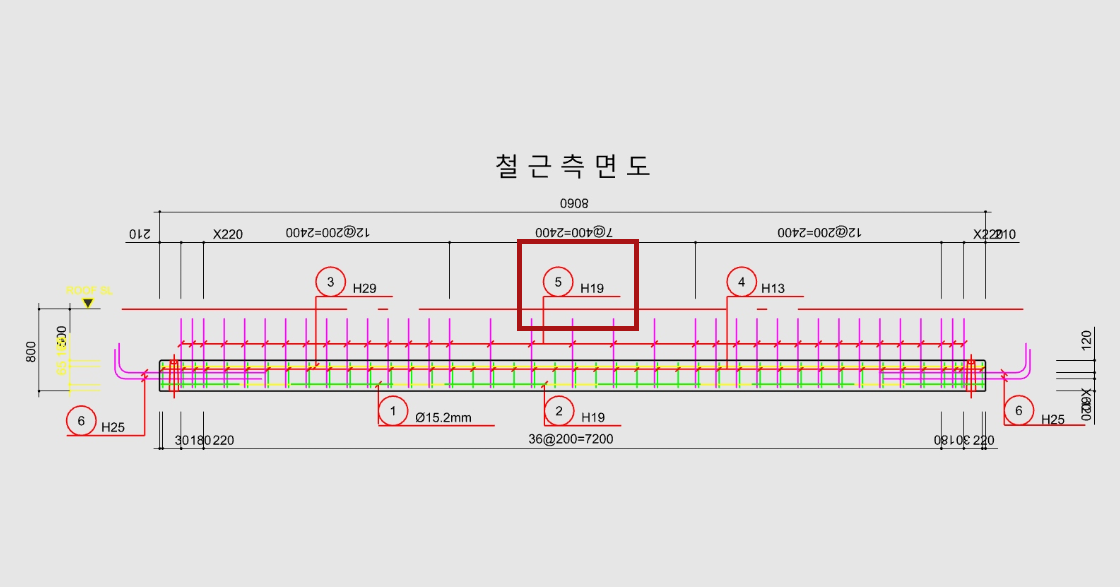

검토 내용｜철근측면도의 철근과 철근재료표의 철근 수량이 맞지 않음

작업 내용｜철근측면도의 철근 수량의 맞게 철근재료표 수정 후 진행

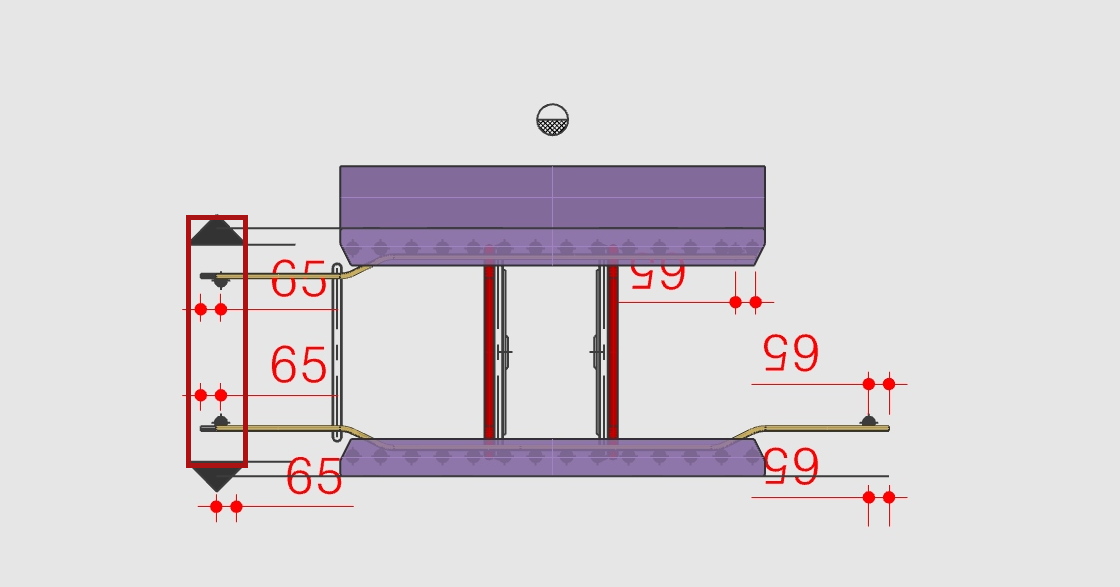

검토 내용｜벽체 전개도에서 코브라철근 길이와 조립평면도에서의 철근 길이 표기 오류

작업 내용｜조립평면도에서 코브라 철근의 길이를 50mm 줄인 후 진행

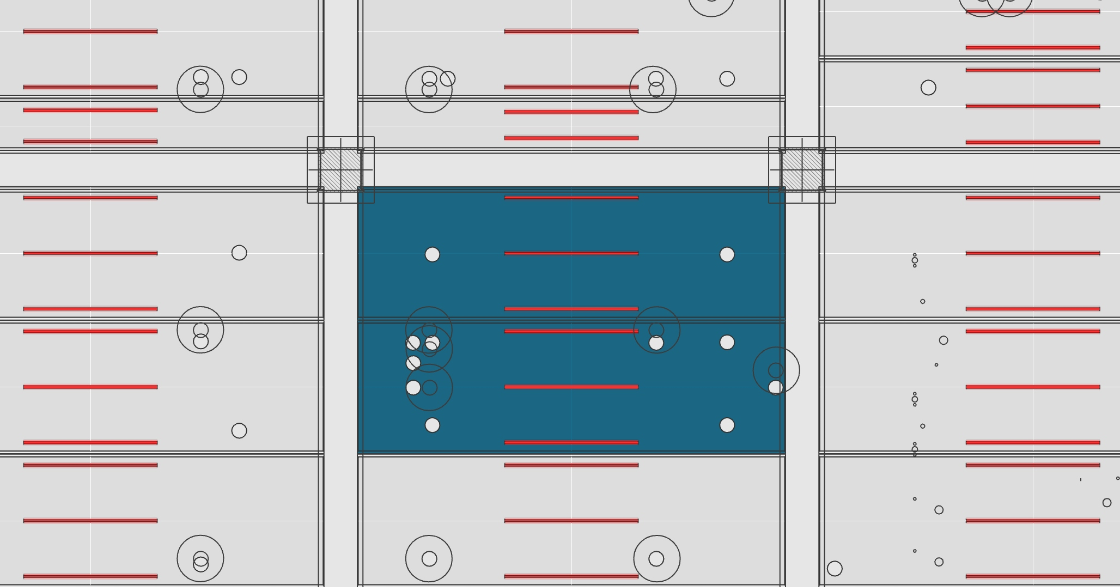

검토 내용｜슬라브 철근배치도의 슬리브표시와 슬리브배치도의 슬리브표시가 맞지 않음 철근배치도의 오류

작업 내용｜슬라브 철근배치도 수정 후 진행
