DATA｜2021

---



발주처	코오롱글로벌(주)
위치	서울 서초구
작업	BIM 검토
작업기간	2021.09.27~2021.10.15
작업면적	3970m³

SUM UP

---



2D 도면을 3D로 모델링하여 BIM 검토 (PC 간섭 및 오류검사)를 진행하였습니다.

BIM 검토

---

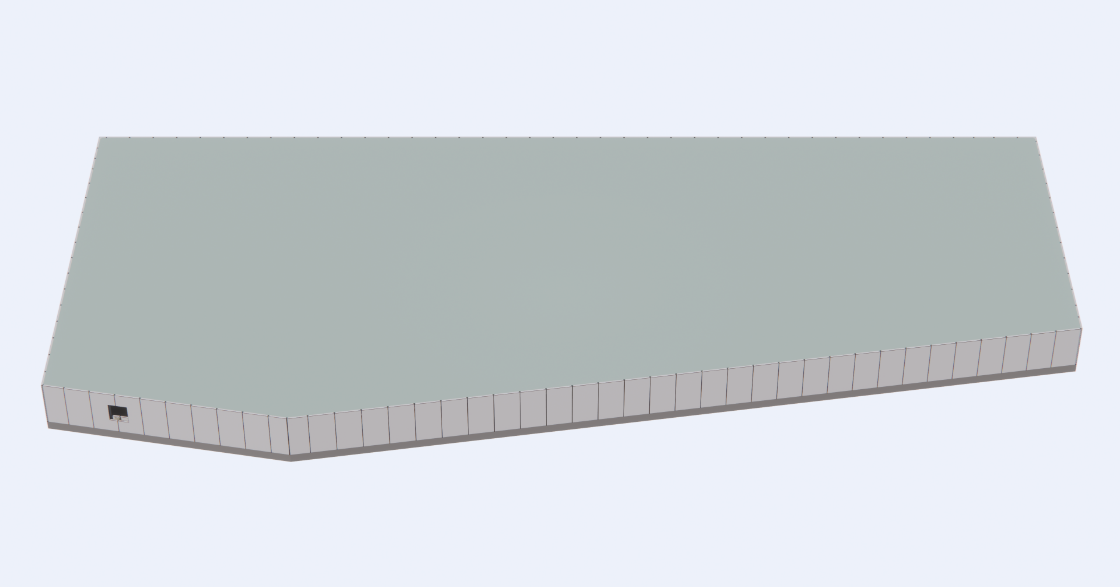

3D모델링

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다.

















구조객체

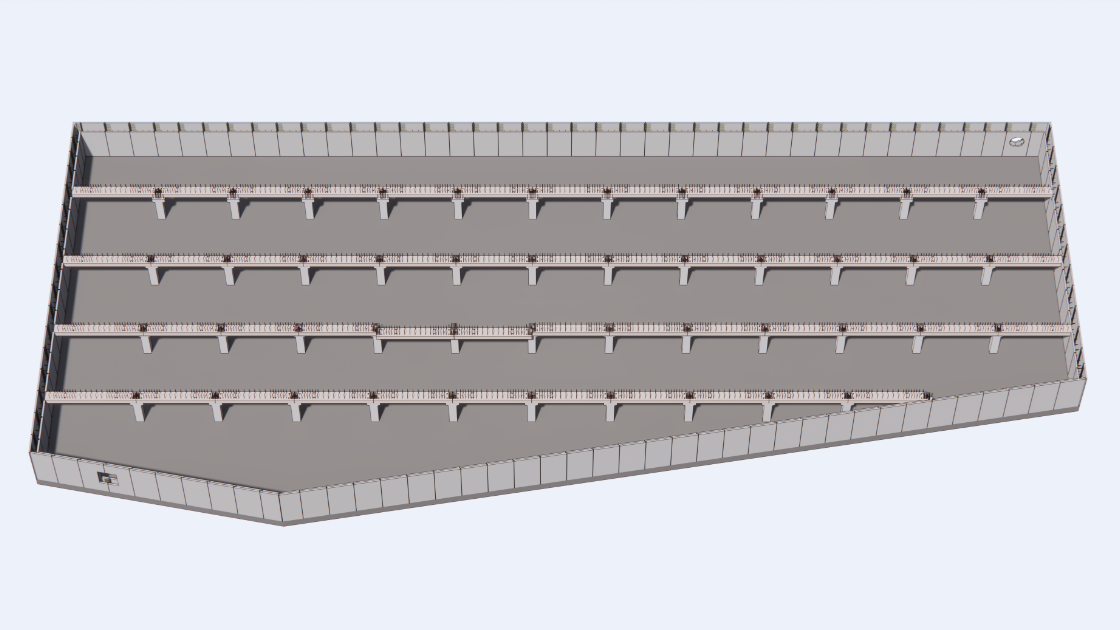

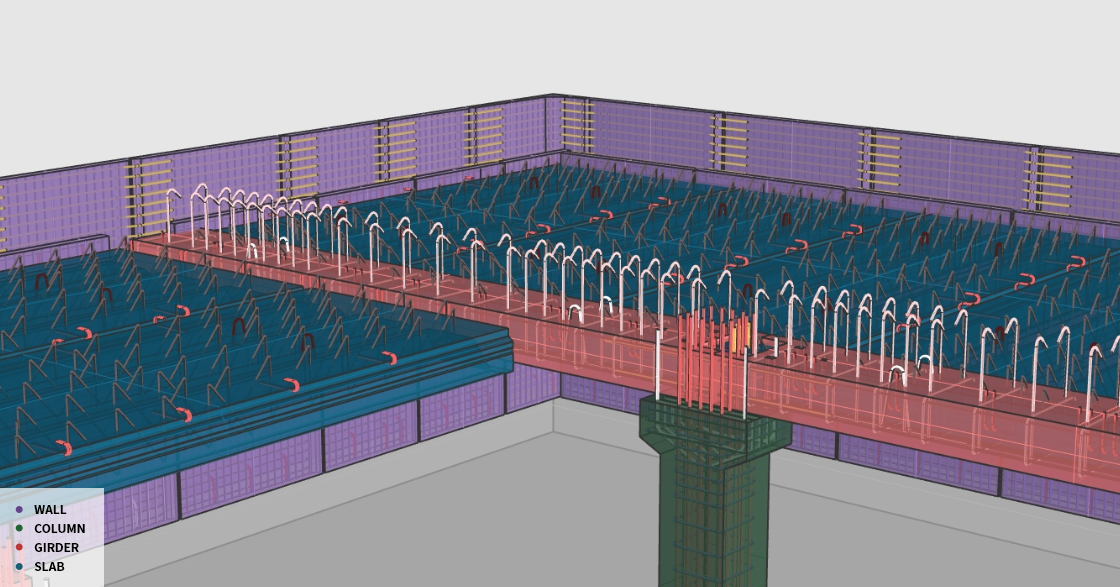

내력벽, 기둥, 보 등과 같은 구조객체를 기초적으로 모델링을 한 후 공정상의 결함이 있는지 확인합니다.

















건축객체

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현합니다.

















통합검토

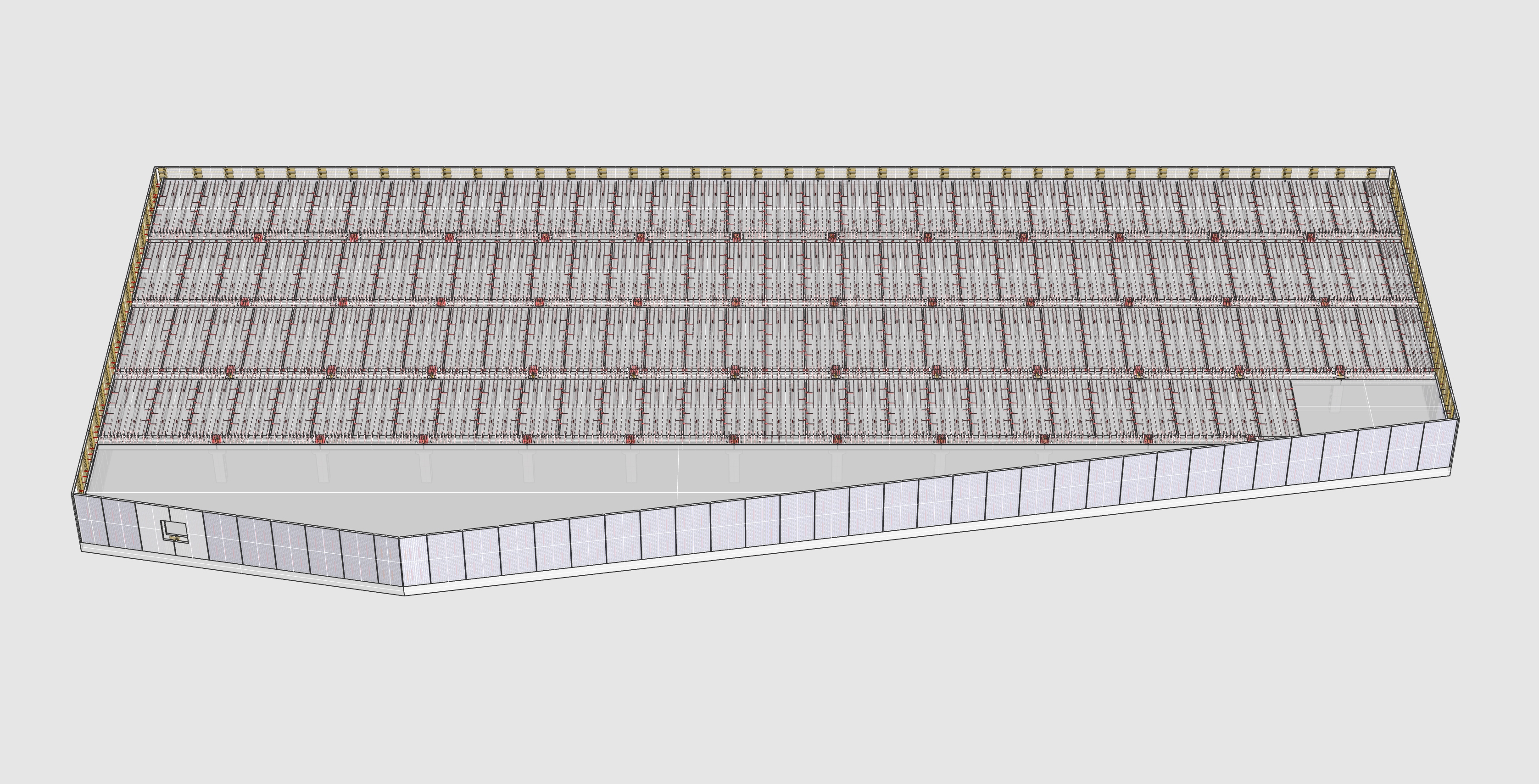

건축물에 들어가는 모든 요소들에 대한 모델링을 끝낸 뒤 통합적인 검토를 실시합니다.















PC간섭

---

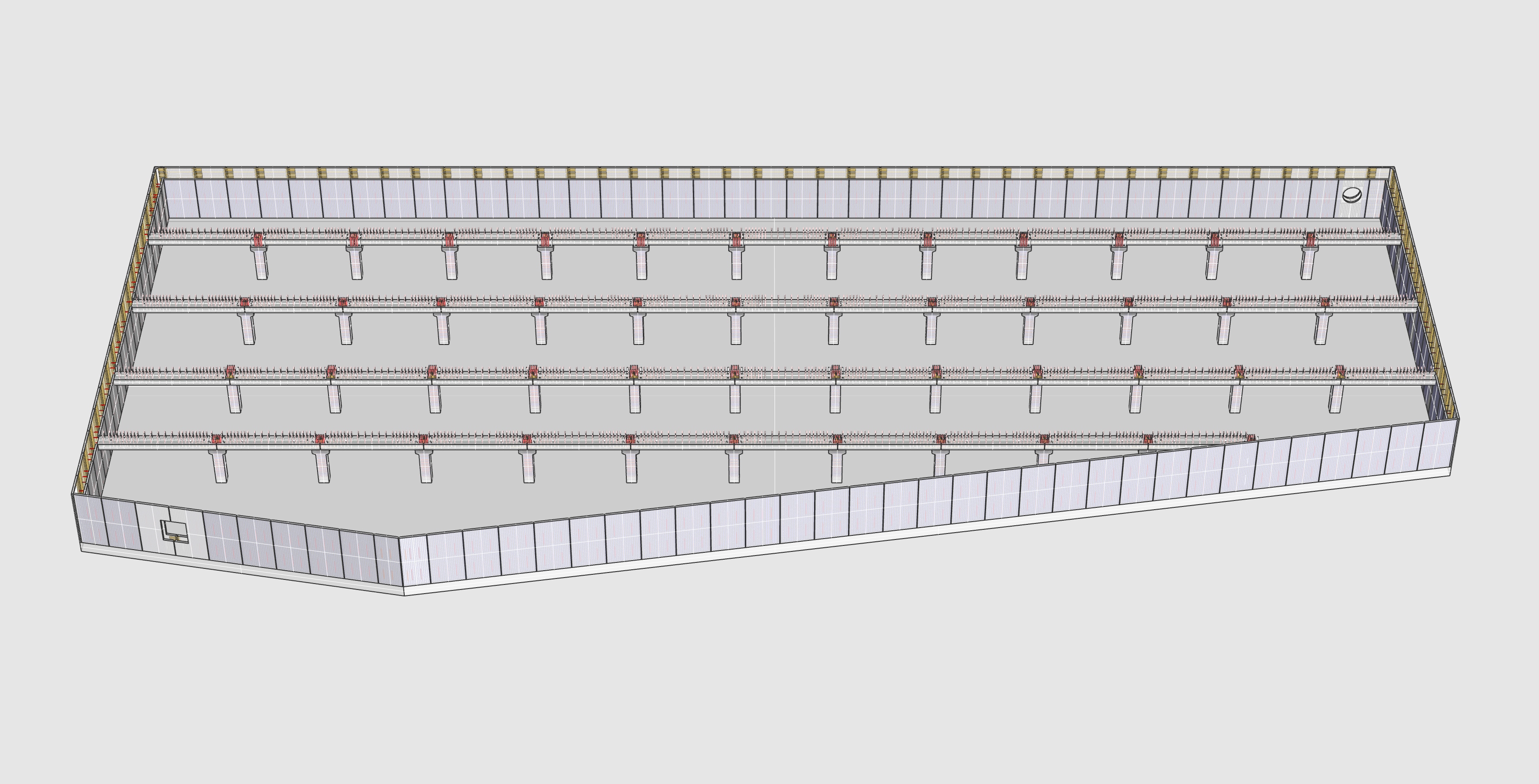

3D모델링 진행 후 도면에 배치하여 각 PC별 간섭이 있는지 검토합니다.

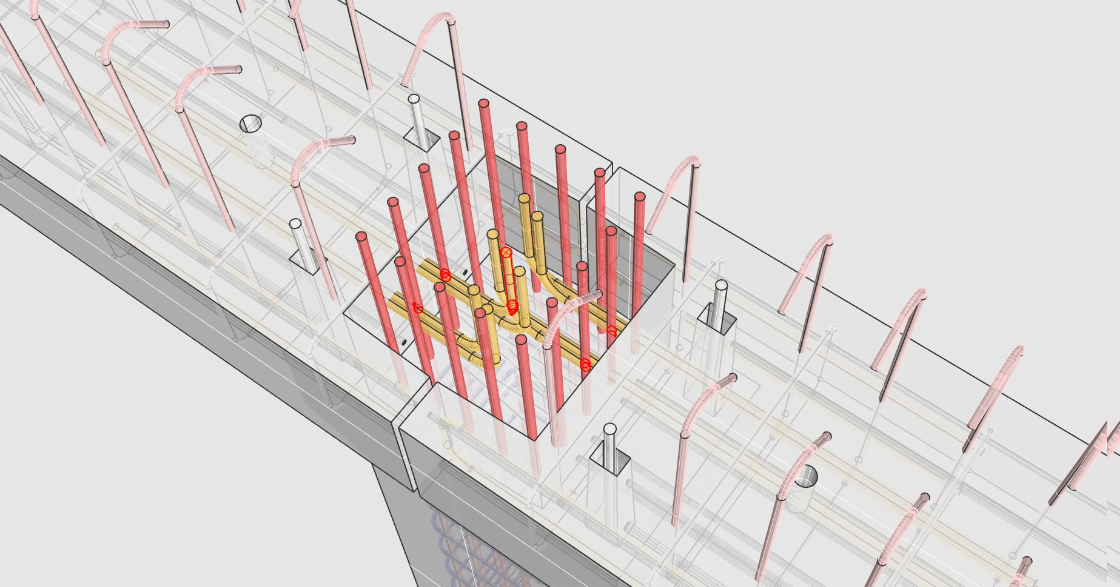

검토 내용｜기존 표준 상세도면 오류로 모든 거더 철근과 기둥 철근 간섭 생김
