DATA｜2023

---



발주처	한국수자원공사
위치	서산시
작업	BIM설계 / BIM적산 (수량산출)
작업기간	2023.07.03~2023.07.06
작업면적	1.996m³























SUM UP

---



BIM팀에서 2D 도면을 3D로 모델링하여 BIM 검토 (PC 간섭 및 오류검사)를 진행하였습니다.











BIM 검토

---

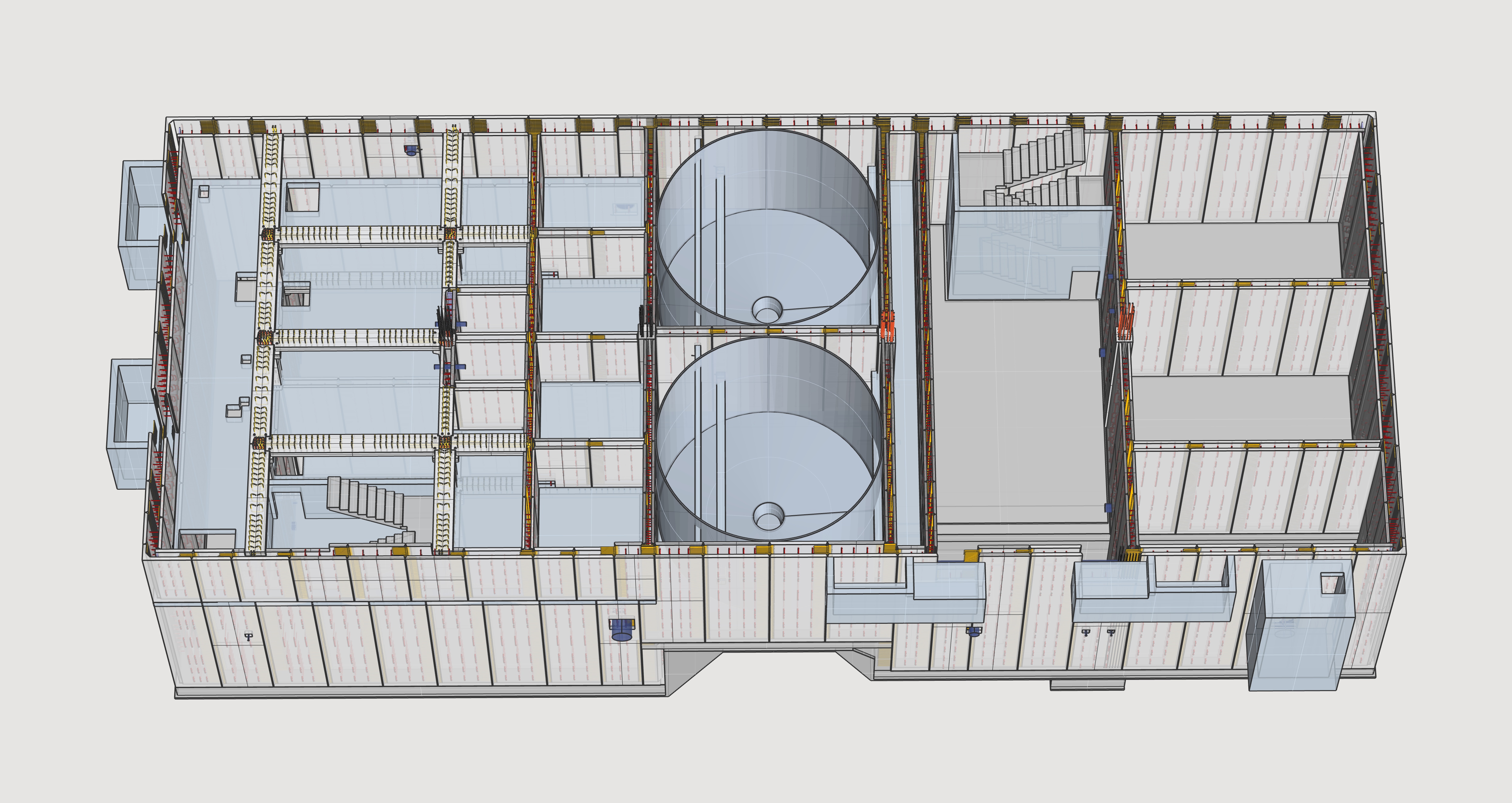

3D모델링

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다.

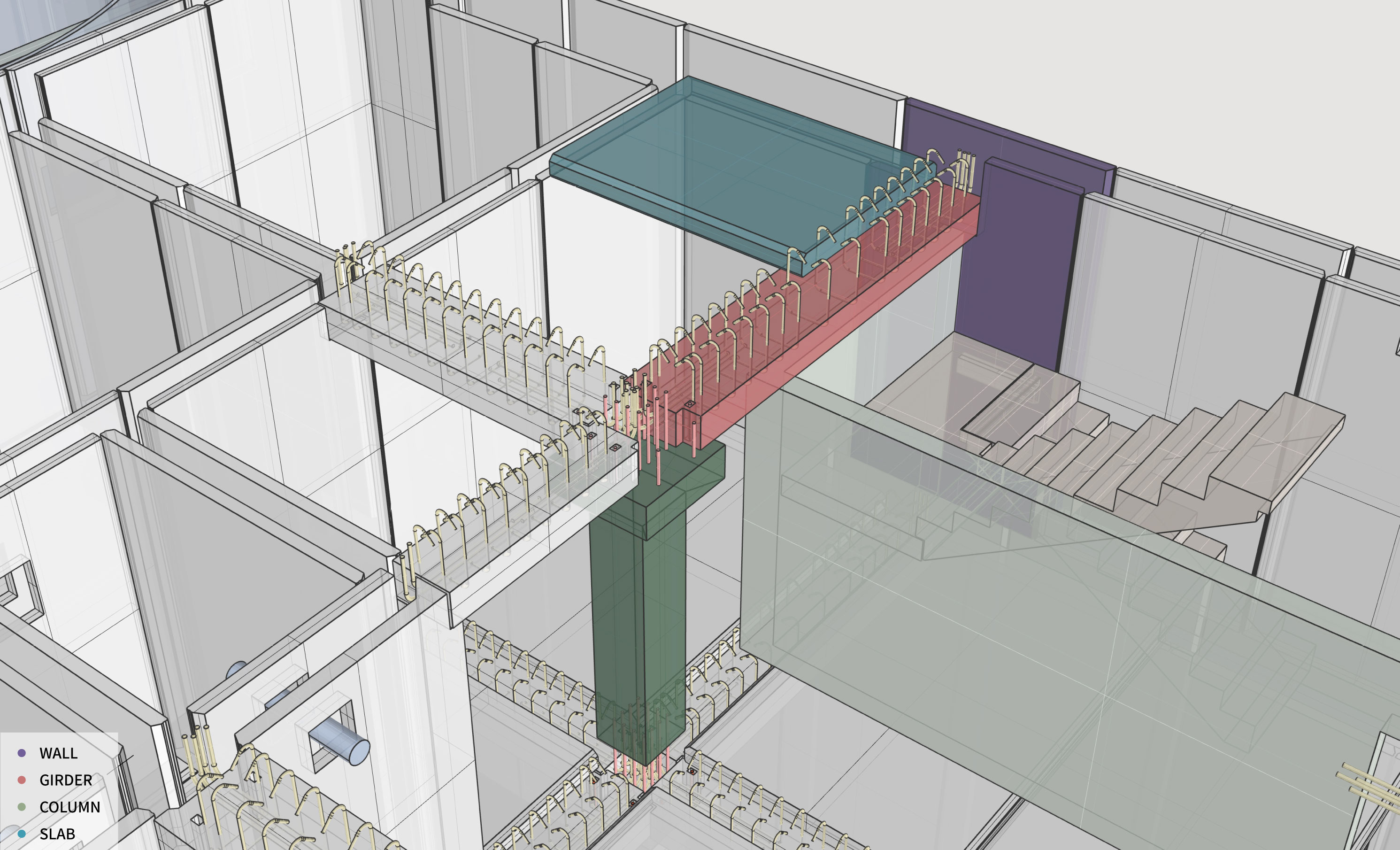

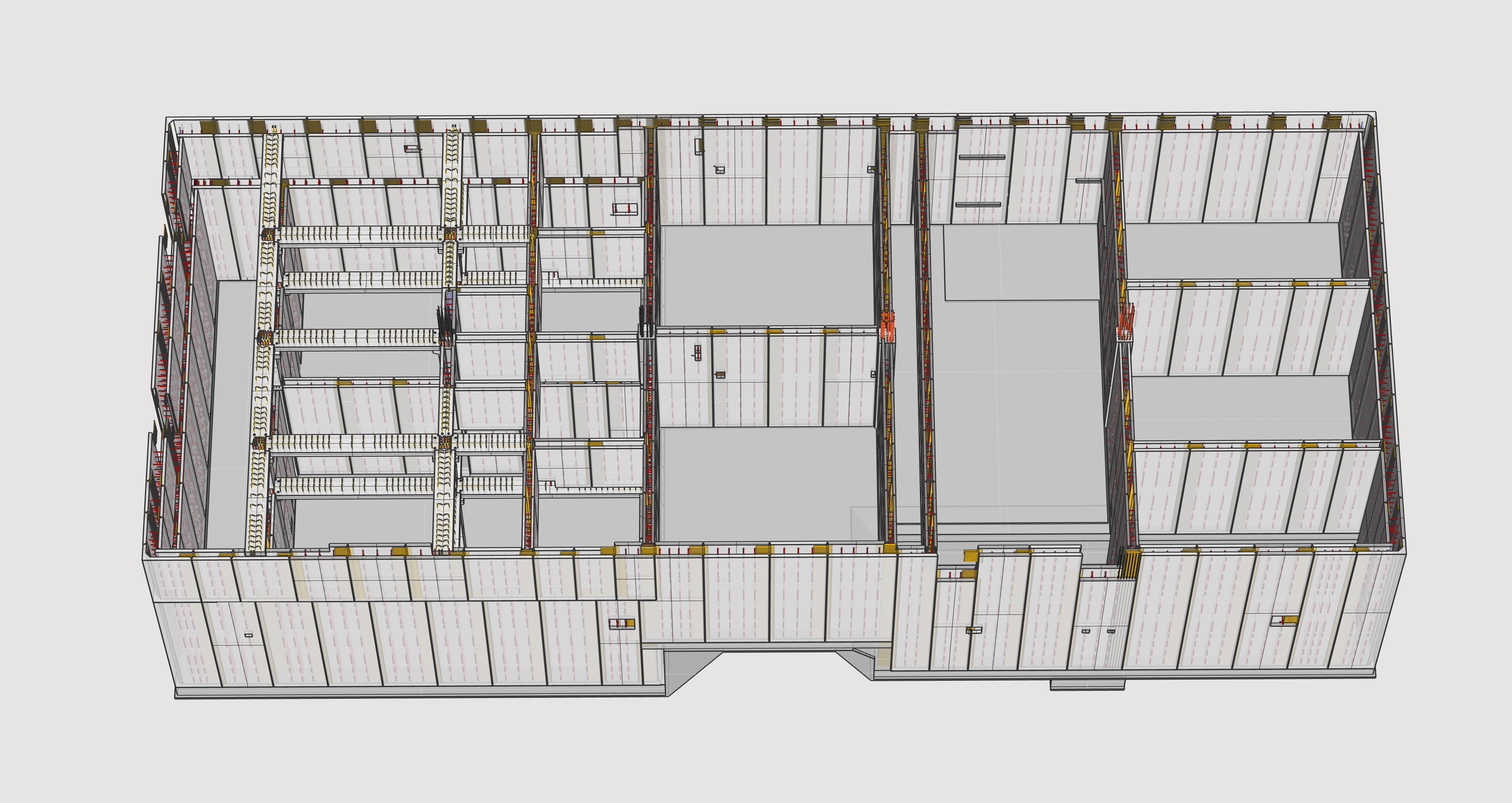

구조객체

내력벽, 기둥, 보 등과 같은 구조객체를 기초적으로 모델링을 한 후 공정상의 결함이 있는지 확인합니다.

















건축객체

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현합니다.

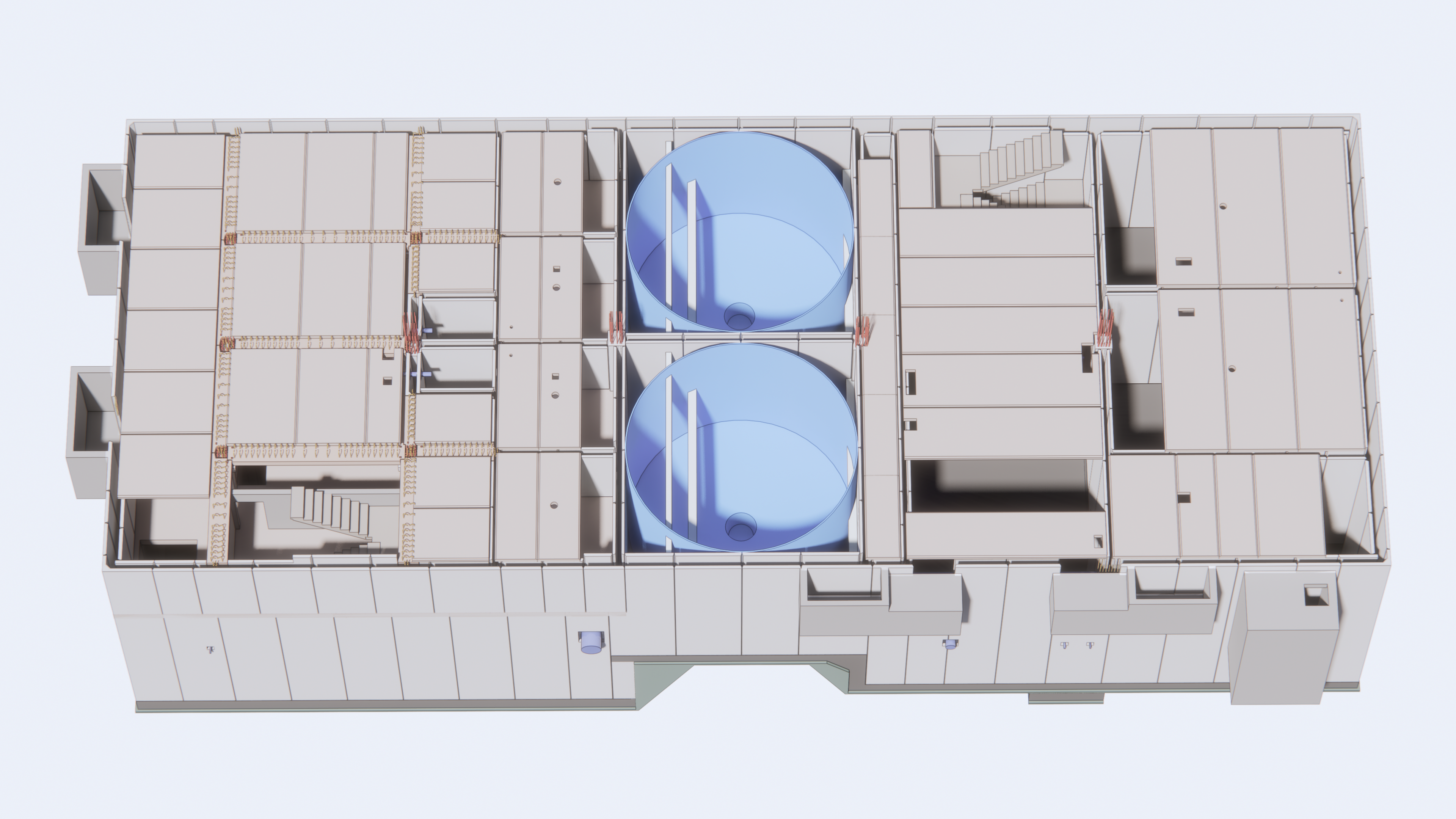

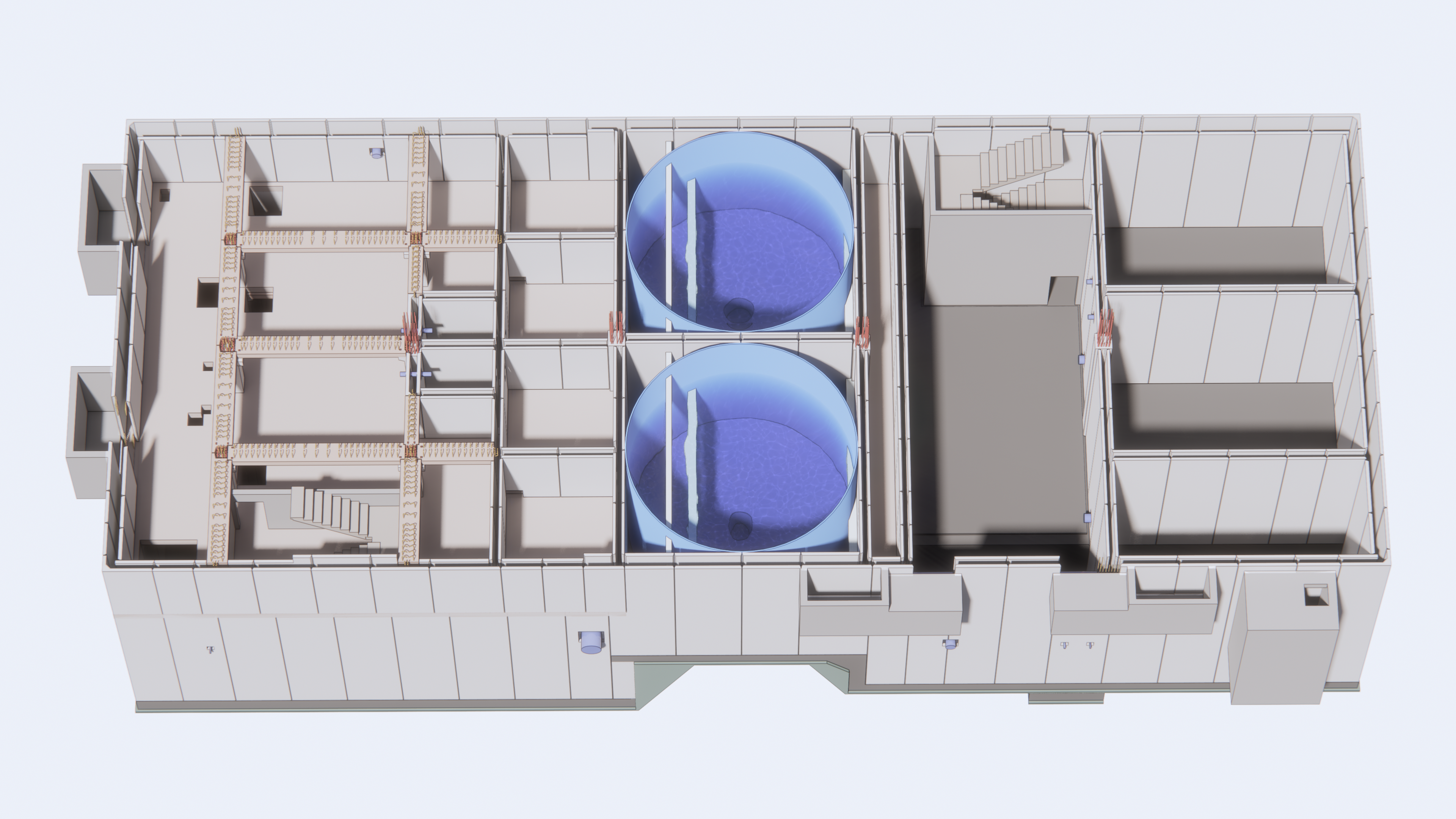

통합검토

건축물에 들어가는 모든 요소들에 대한 모델링을 끝낸 뒤 통합적인 검토를 실시합니다.













BIM 적산(수량산출)

---



최종 검토 작업에서 오류를 잡기 위해 제작된 도면을 기반으로 재차 3D모델링을 진행하고, 각 PC별 적산(수량산출)을 레포트로 작성합니다.
