안성 장계리
DATA｜2022
| 발주처 | 안성 장계리 |
| 위치 | 안성시 |
| 작업 | BIM설계 / 제작상세도면제작 / BIM적산 (수량산출) |
| 작업기간 | 2022.04.19~2022.05.27 |
| 작업면적 | 60,410m³ |
SUM UP
BIM팀에서 설계(판분할) 진행 및 제작상세도면 제작하였습니다.

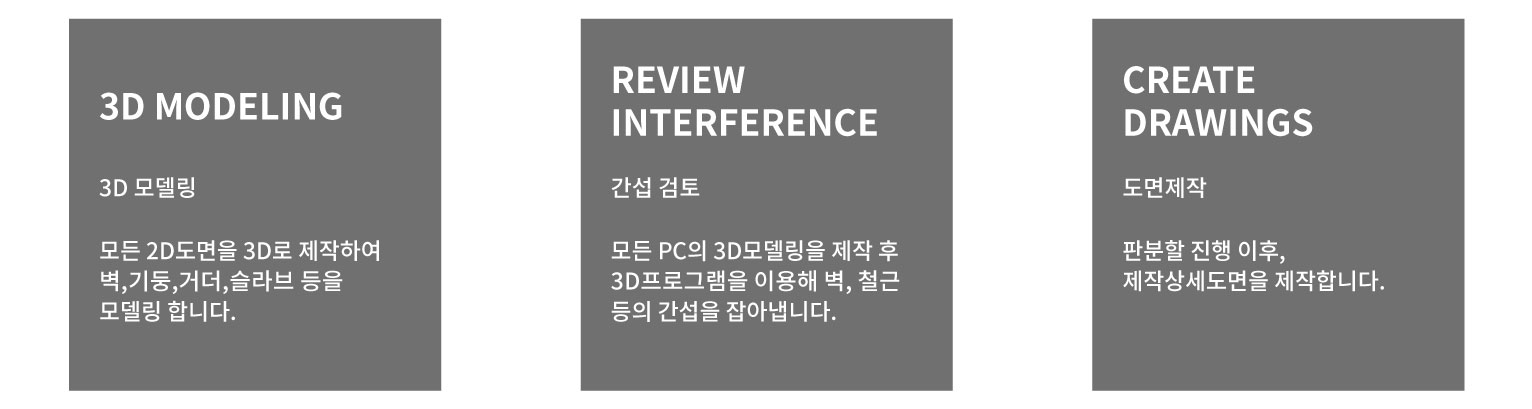

BIM 검토

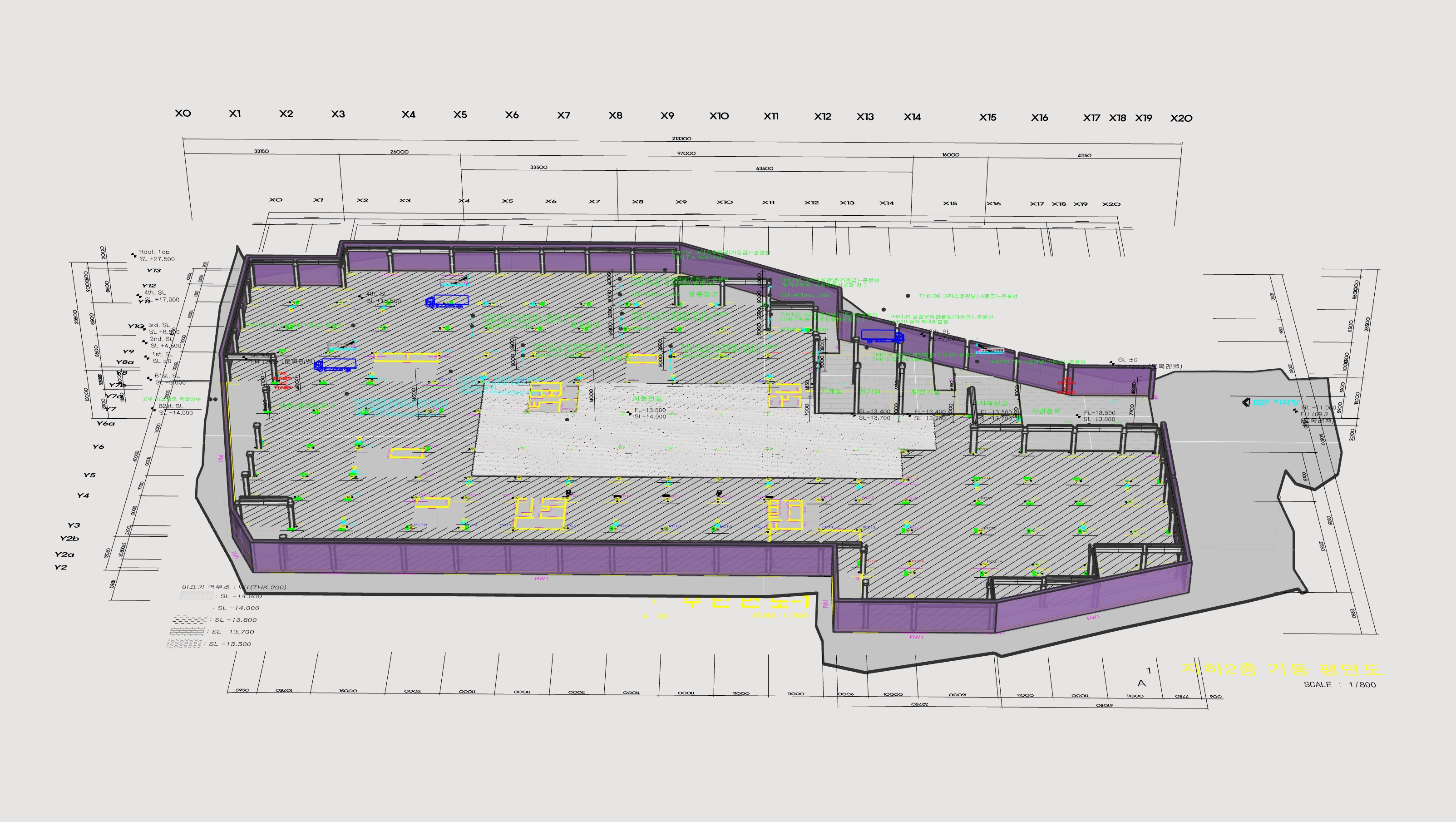

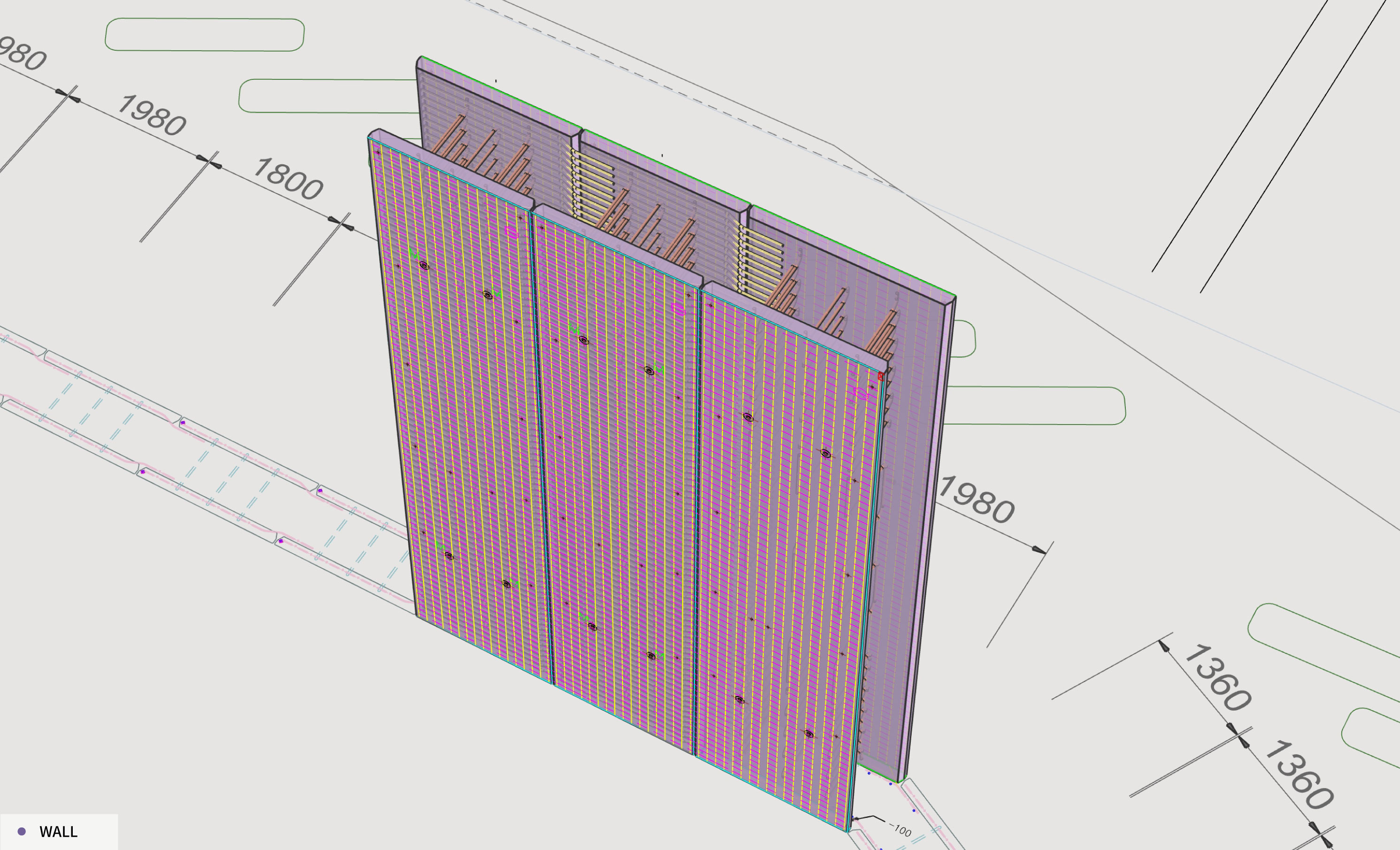

| 3D모델링 |
|
3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다. |
도면 작성

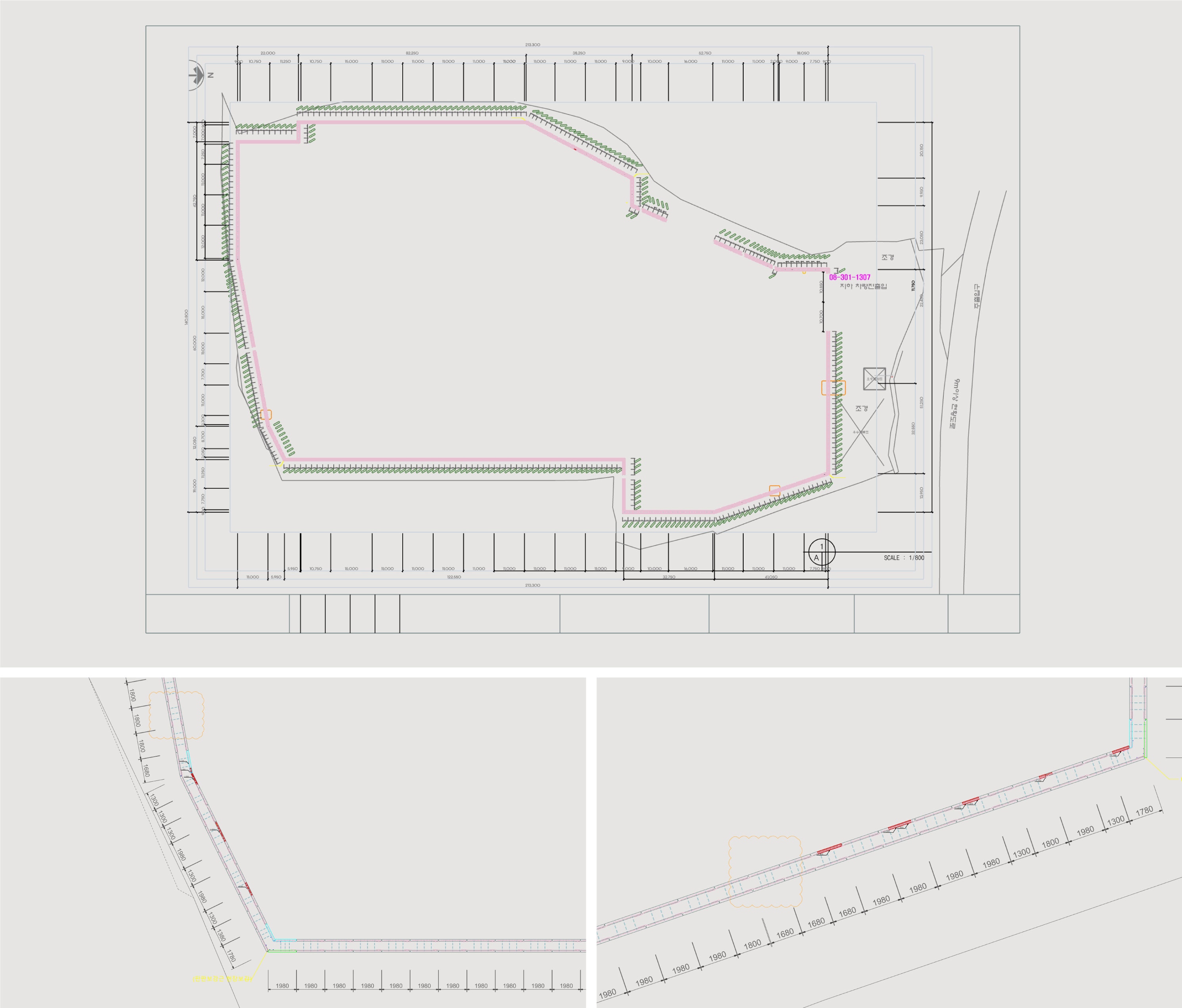

| 조립평면도 |
|
각 벽체들의 조립 위치 및 치수를 표기해 줍니다. |

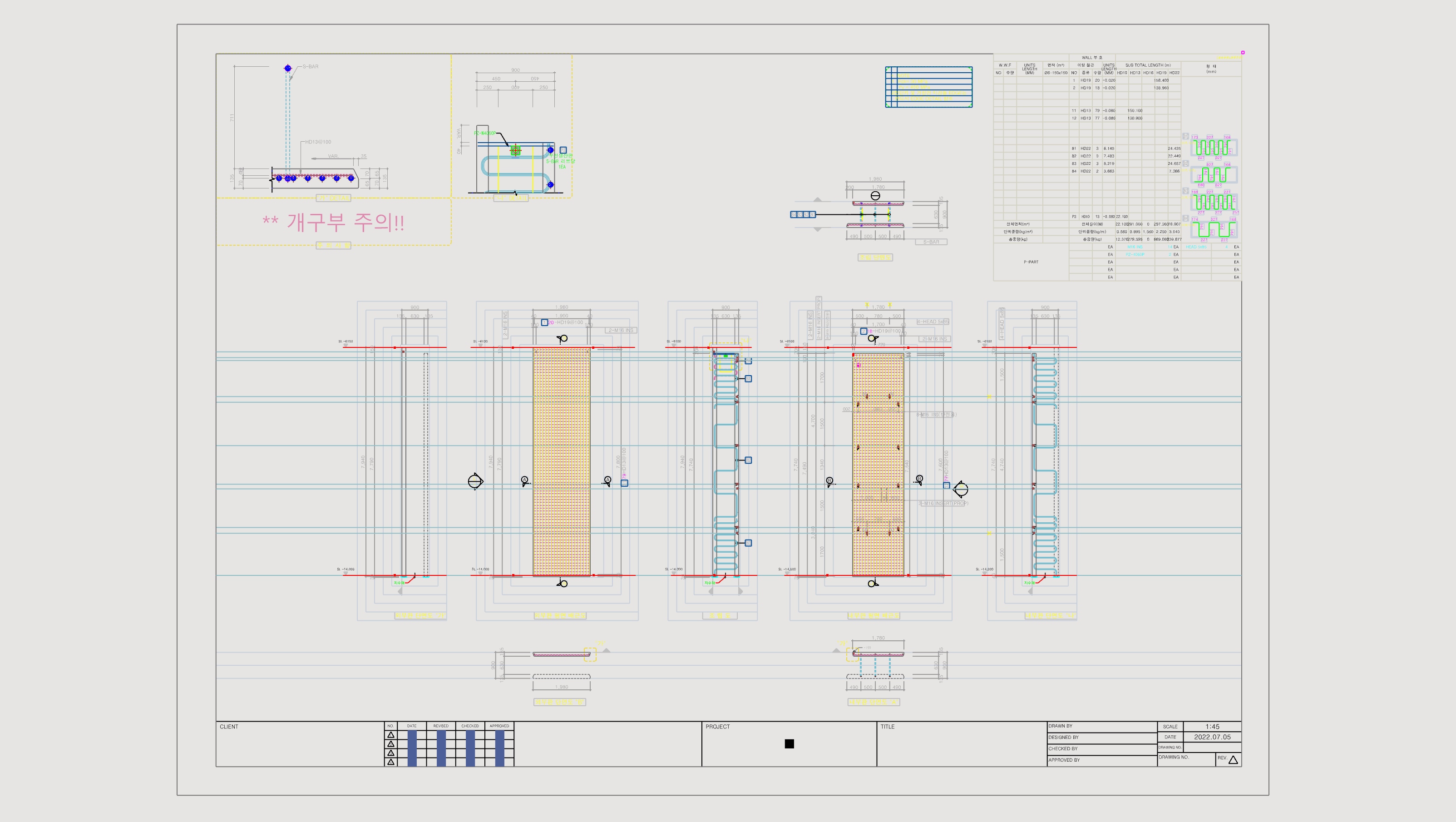

| 제작상세도 |
|
각 벽체에 들어가는 철근 및 철물의 수량과 위치를 작성해 줍니다. |
BIM 적산(수량산출)
최종 검토 작업에서 오류를 잡기 위해 제작된 도면을 기반으로 재차 3D모델링을 진행하고, 각 PC별 적산(수량산출)을 레포트로 작성합니다.
