도원사거리 배수펌프장
DATA｜2022
| 발주처 | 도원사거리 배수펌프장 |
| 위치 | 여수시 |
| 작업 | BIM설계 / 제작상세도면제작 / BIM적산 (수량산출) |
| 작업기간 | 2022.08.22~2022.08.26 |
| 작업면적 | 2,339m³ |
SUM UP
BIM팀에서 설계(판분할) 진행 및 제작상세도면 제작하였습니다.
BIM 검토

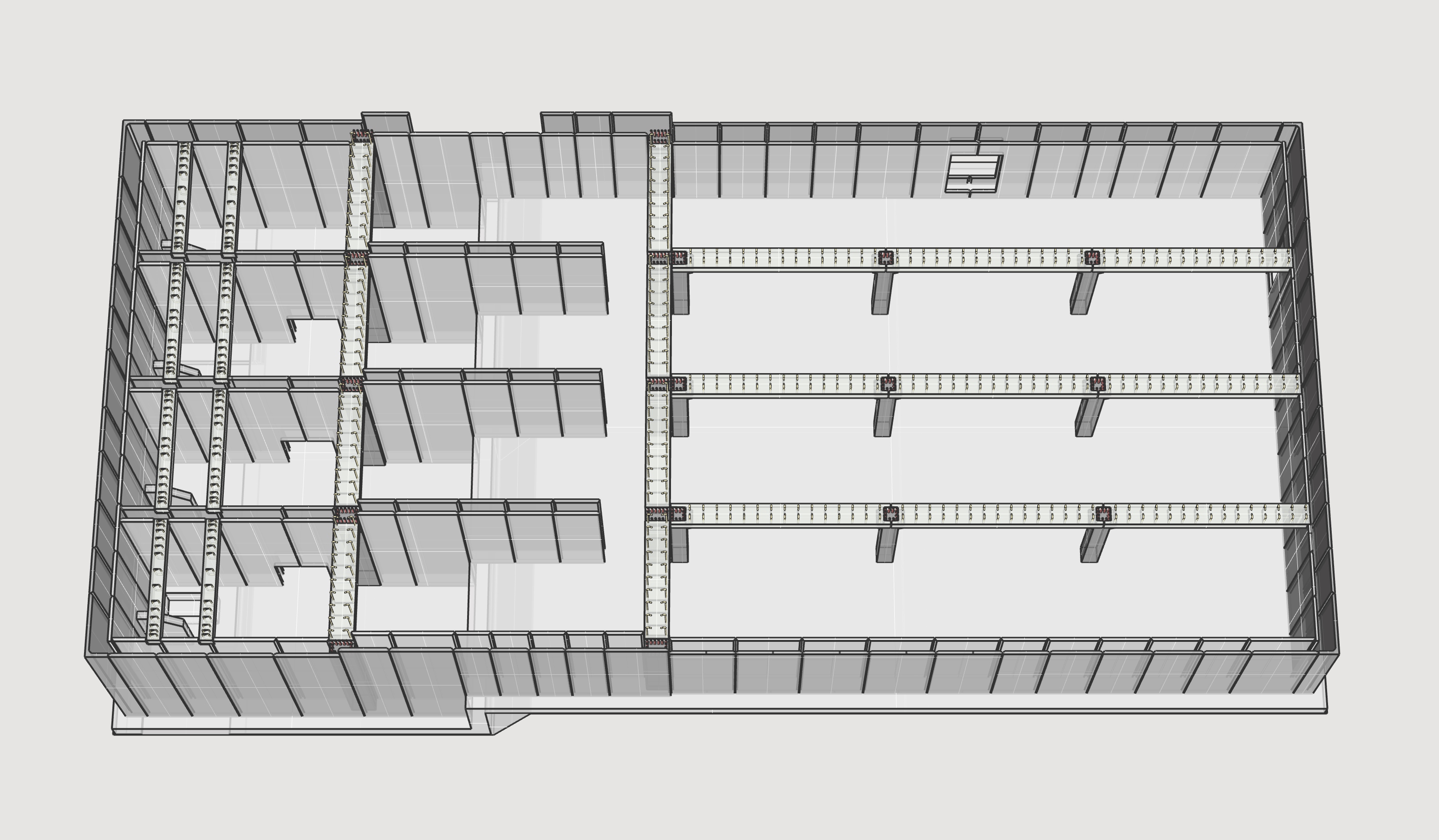

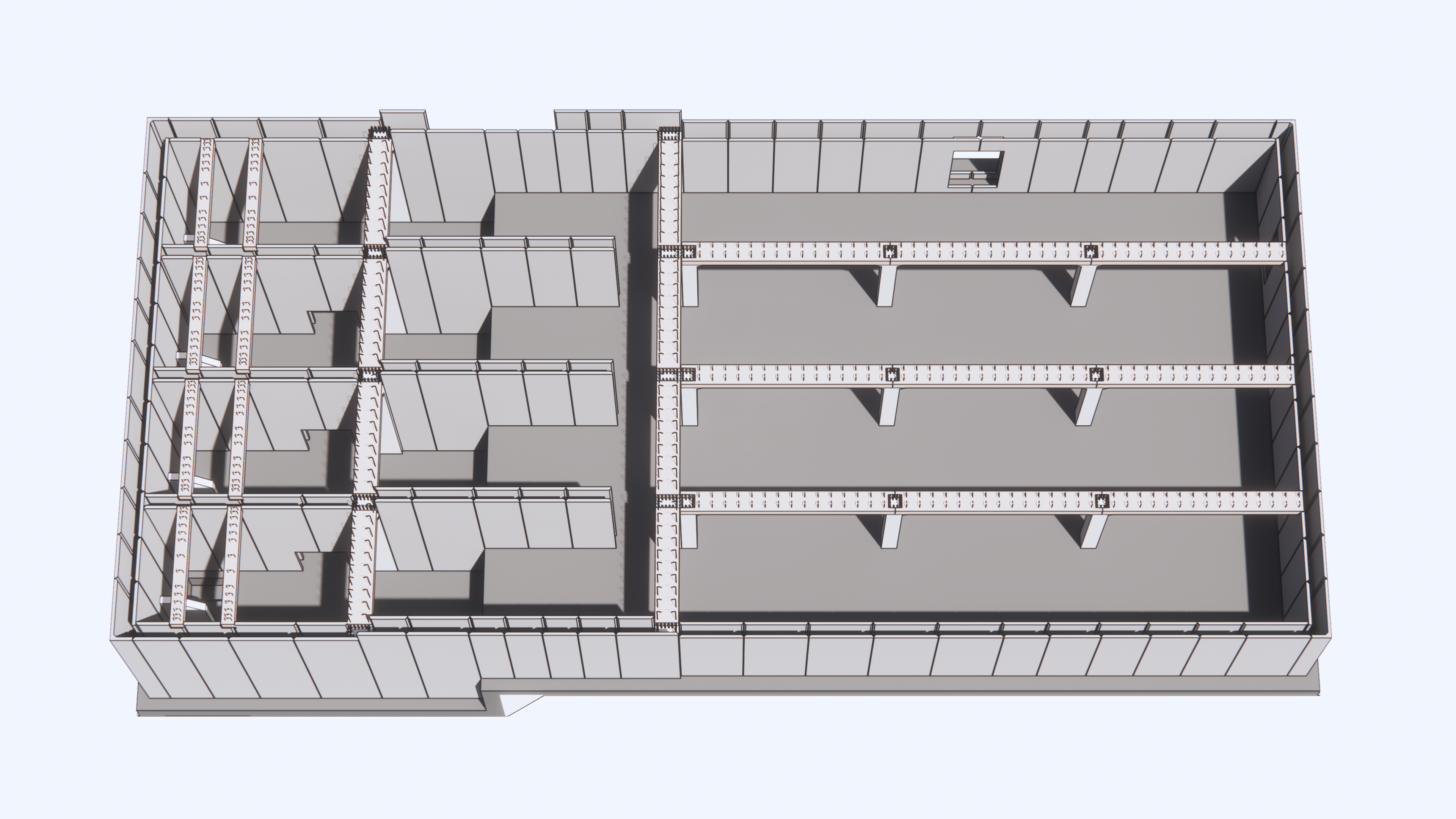

| 3D모델링 |
|
3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다. |

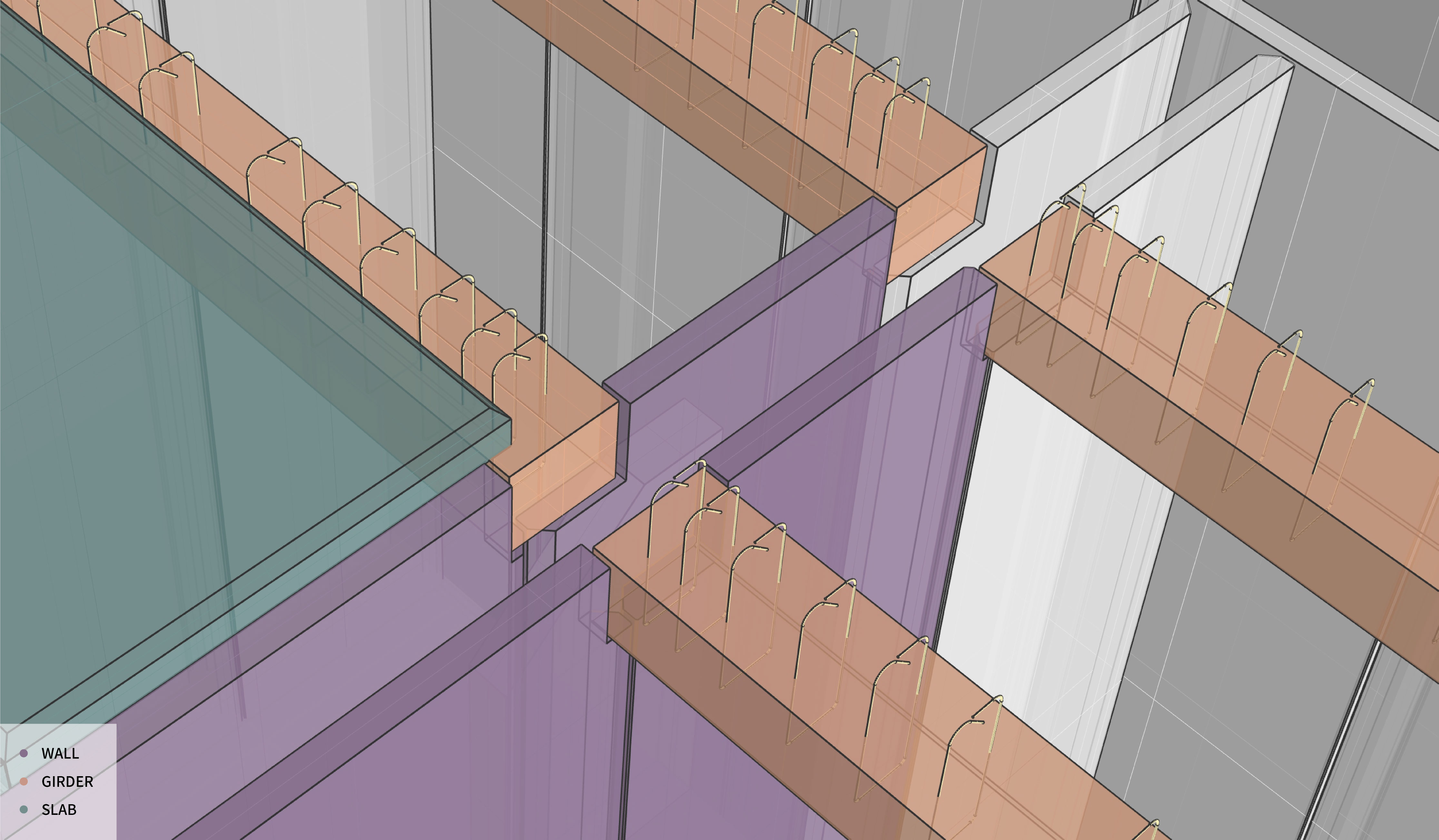

| 구조객체 |
| 내력벽, 기둥, 보 등과 같은 구조객체를 기초적으로 모델링을 한 후 공정상의 결함이 있는지 확인합니다. |
| 건축객체 |
| 3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현합니다. |

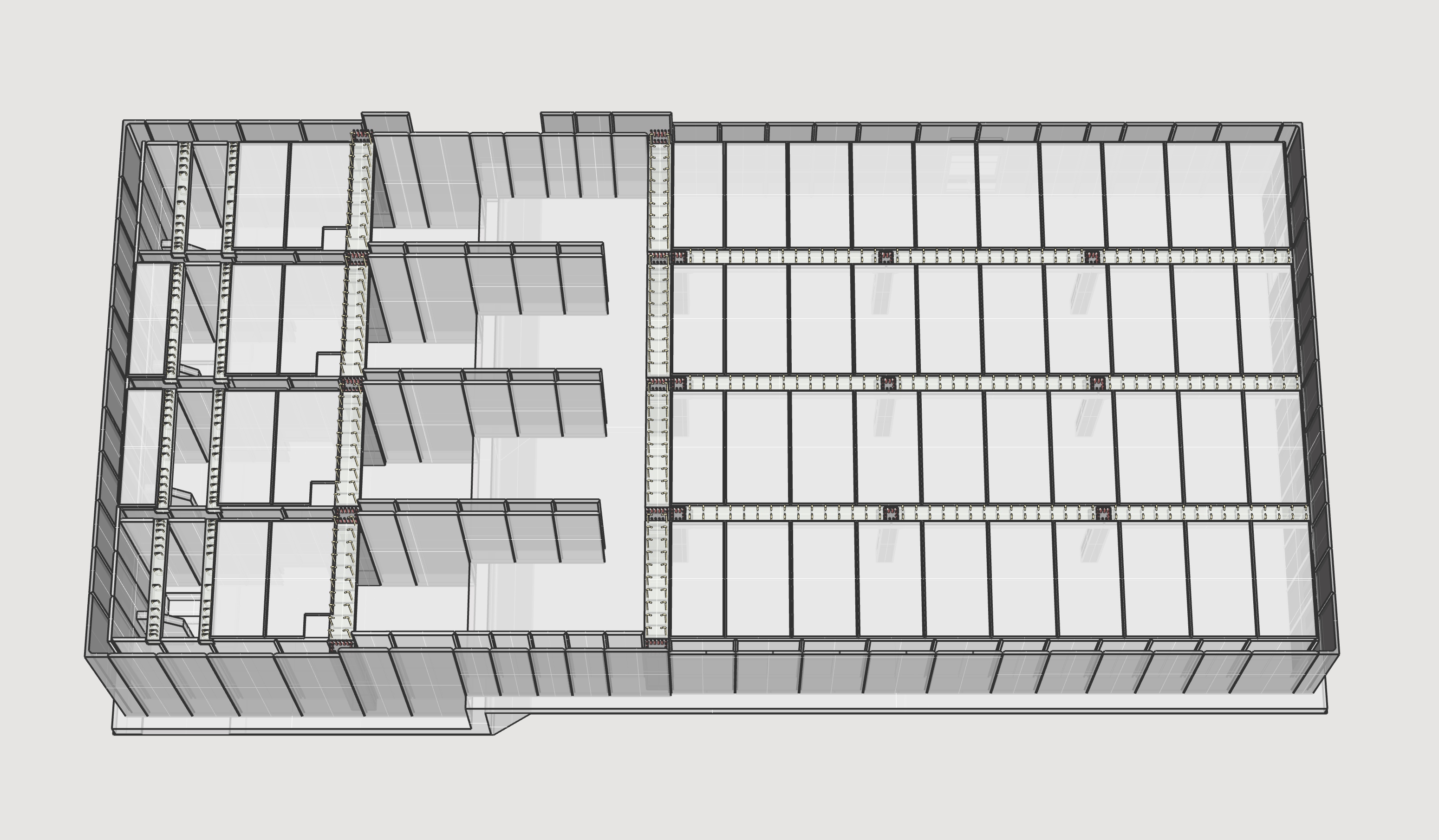

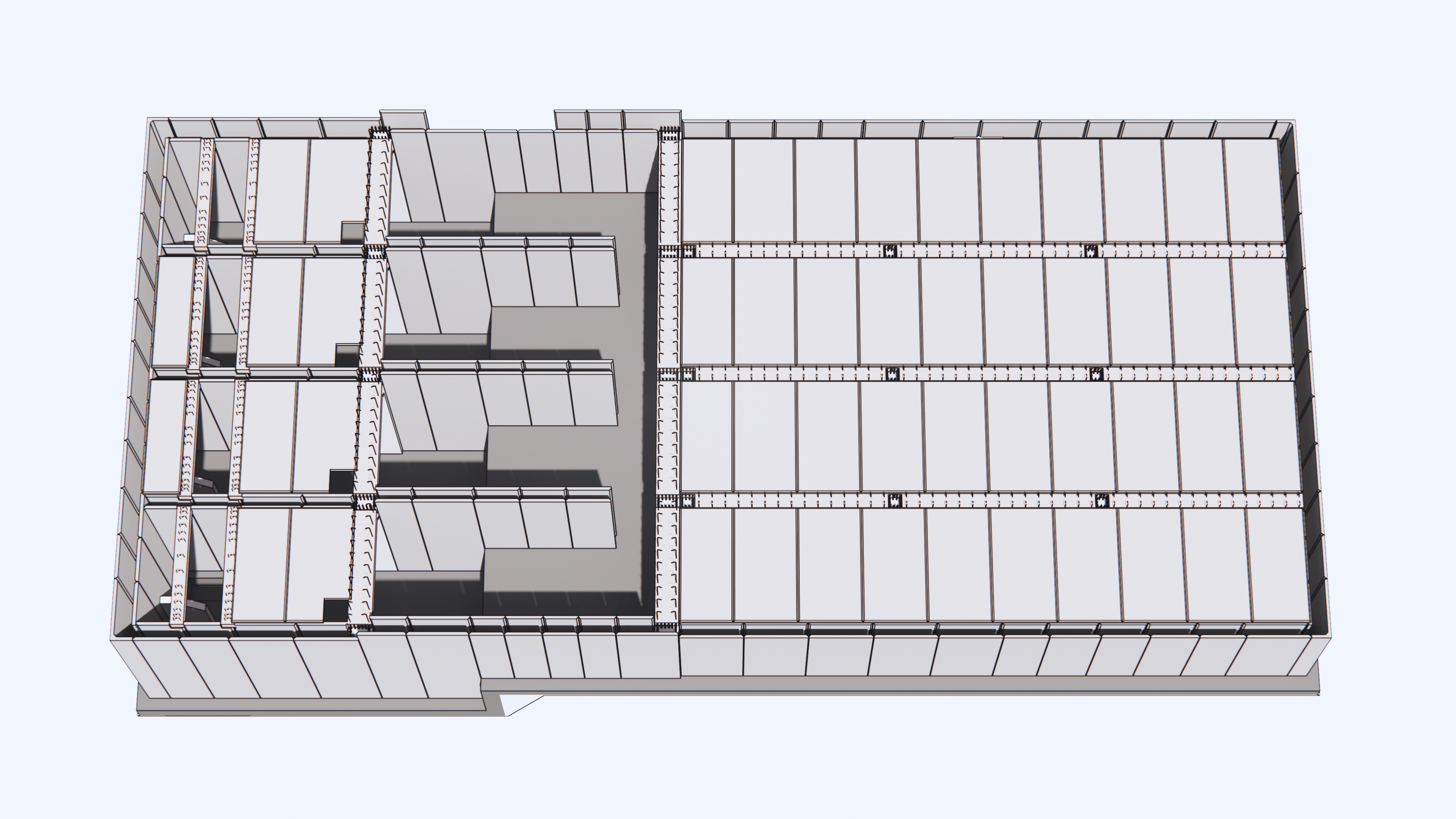

| 통합검토 |
| 건축물에 들어가는 모든 요소들에 대한 모델링을 끝낸 뒤 통합적인 검토를 실시합니다. |
BIM 적산(수량산출)
최종 검토 작업에서 오류를 잡기 위해 제작된 도면을 기반으로 재차 3D모델링을 진행하고, 각 PC별 적산(수량산출)을 레포트로 작성합니다.
