평택 폐수종말처리장#호기조
| 작업 | 평택 폐수종말처리장#호기조의 2D 도면을 3D로 모델링하여 BIM 검토 (PC 간섭 및 오류검사)를 진행하였습니다. | 발주처 | 코오롱글로벌(주) |
|---|---|---|---|
| 작업기간 | 2021.07.05 ~ 2021.07.30 | 위치 | 경기도 평택시 |
| 구분 | BIM검토 | 용도 | 폐수종말처리 |
| 작업 | 평택 폐수종말처리장#호기조의 2D 도면을 3D로 모델링하여 BIM 검토 (PC 간섭 및 오류검사)를 진행하였습니다. |
|---|---|
| 발주처 | 코오롱글로벌(주) |
| 작업기간 | 2021.07.05 ~ 2021.07.30 |
| 위치 | 경기도 평택시 |
| 구분 | BIM검토 |
| 용도 | 폐수종말처리 |
SUM UP
2D 도면을 3D로 모델링하여 BIM 검토 (PC 간섭 및 오류검사)를 진행하였습니다.
BIM 검토

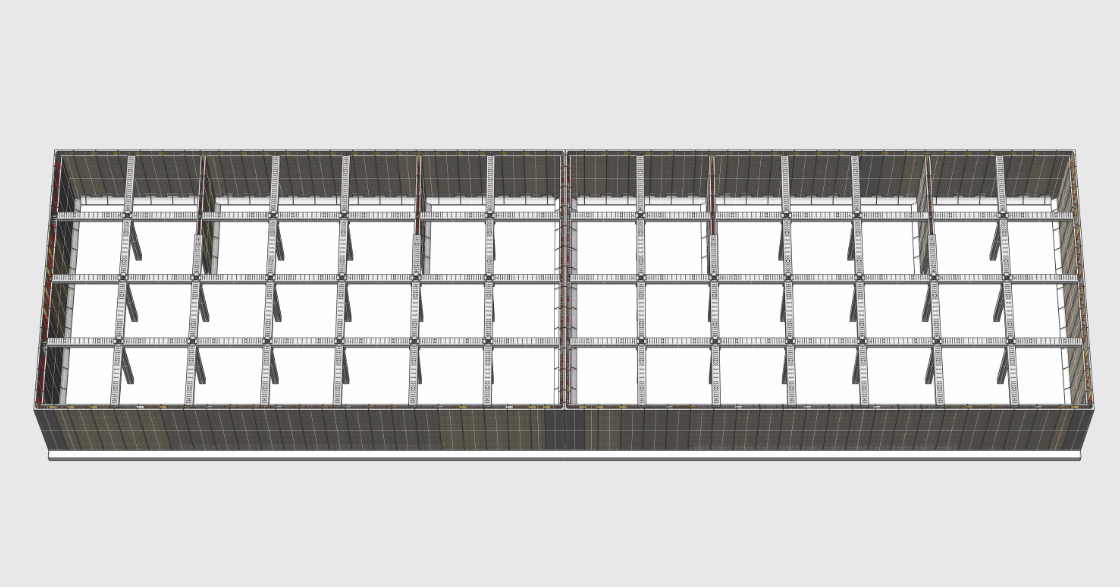

3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다.

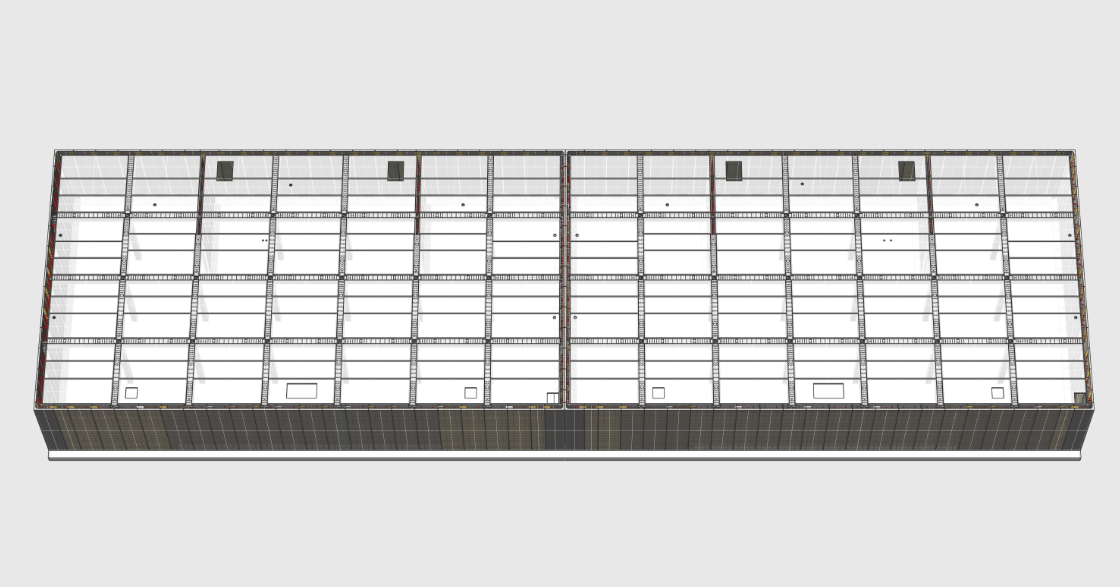

내력벽, 기둥, 보 등과 같은 구조객체를 기초적으로 모델링을 한 후 공정상의 결함이 있는지 확인합니다.
3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현합니다.

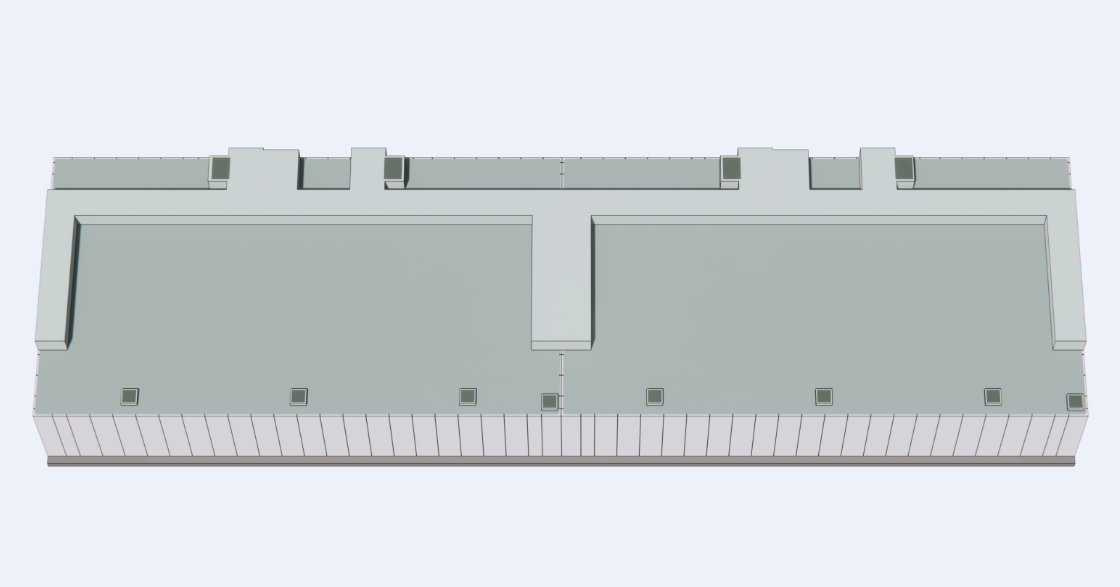

건축물에 들어가는 모든 요소들에 대한 모델링을 끝낸 뒤 통합적인 검토를 실시합니다.
PC간섭

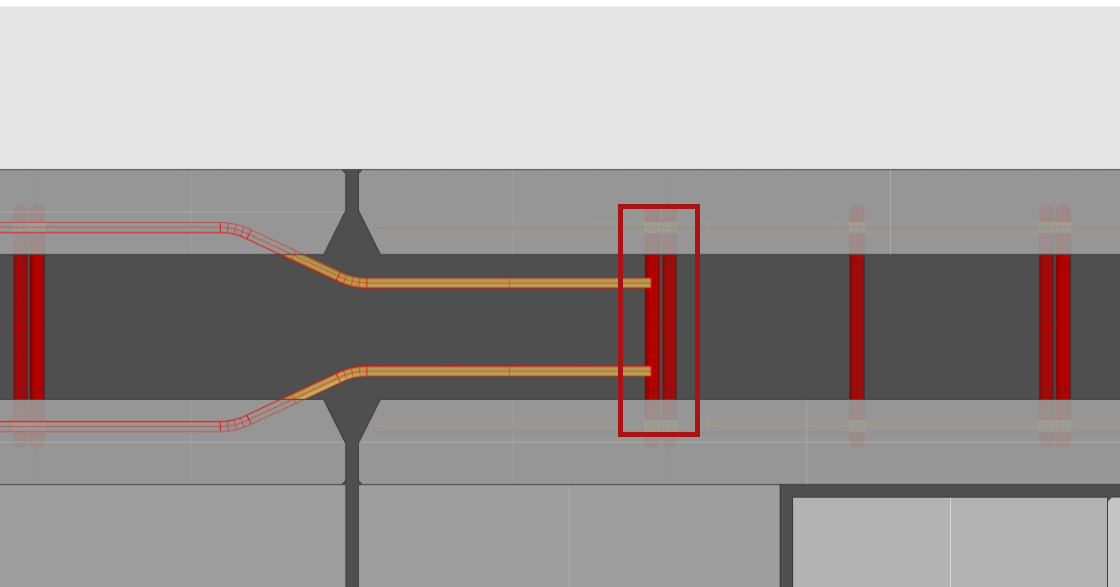

3D모델링 진행 후 도면에 배치하여 각 PC별 간섭이 있는지 검토합니다.
작업 내용｜벽체의 코브라철근 길이 조절 후 진행
