본 프로젝트는 평택 폐수종말처리장 생물반응조의 2D 도면을 기반으로 3D BIM 모델을 구축하고, PC 부재 간 간섭 및 설계 오류 검토를 수행한 사례입니다.
복잡한 공정과 다양한 구조 부재가 얽힌 환경시설의 시공성 검토를 보다 직관적이고 정밀하게 진행하기 위해 제작되었습니다.

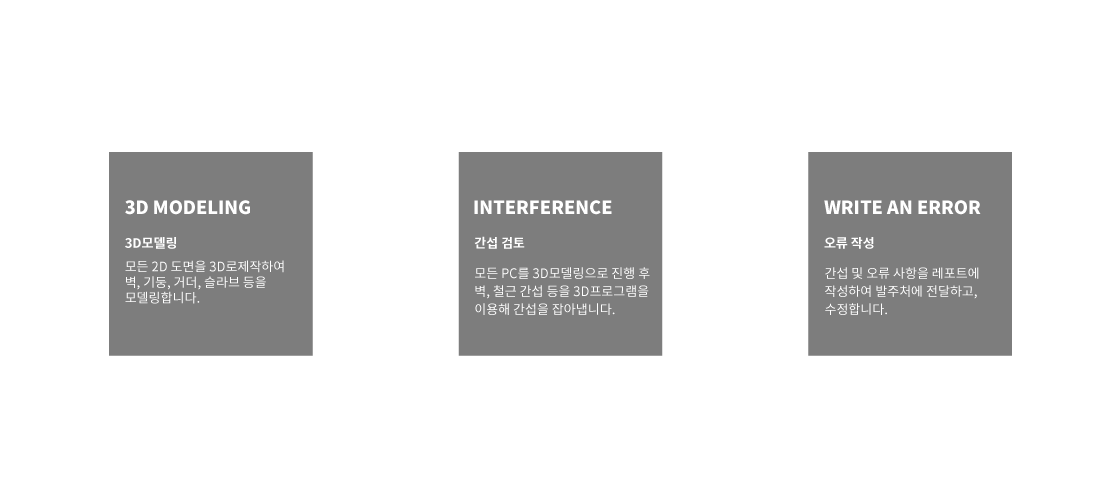

BIM 검토

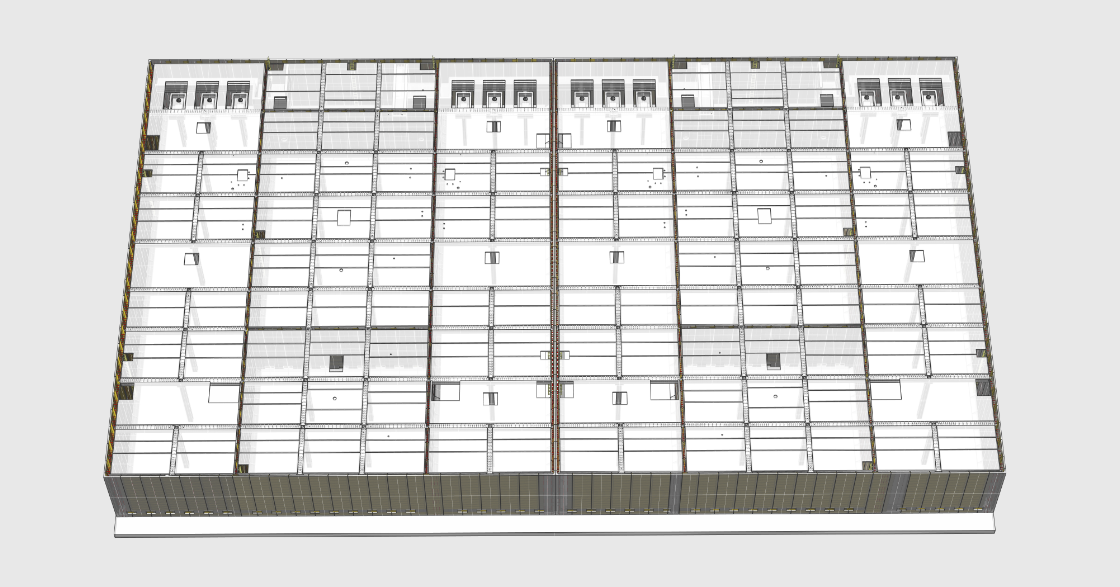

3D모델링
3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다.

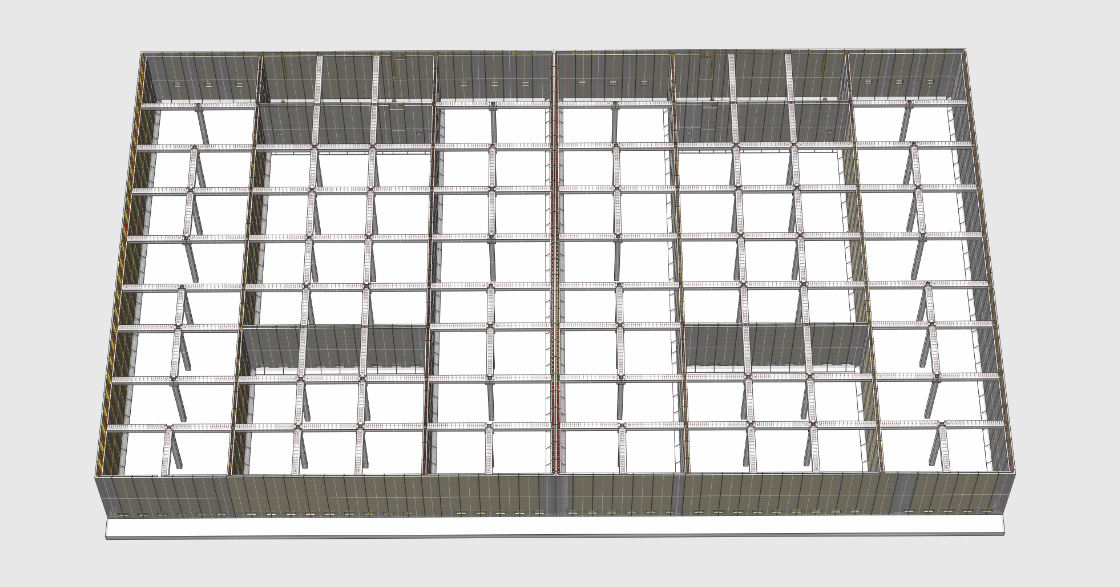

구조객체
내력벽, 기둥, 보 등과 같은 구조객체를 기초적으로 모델링을 한 후 공정상의 결함이 있는지 확인합니다.

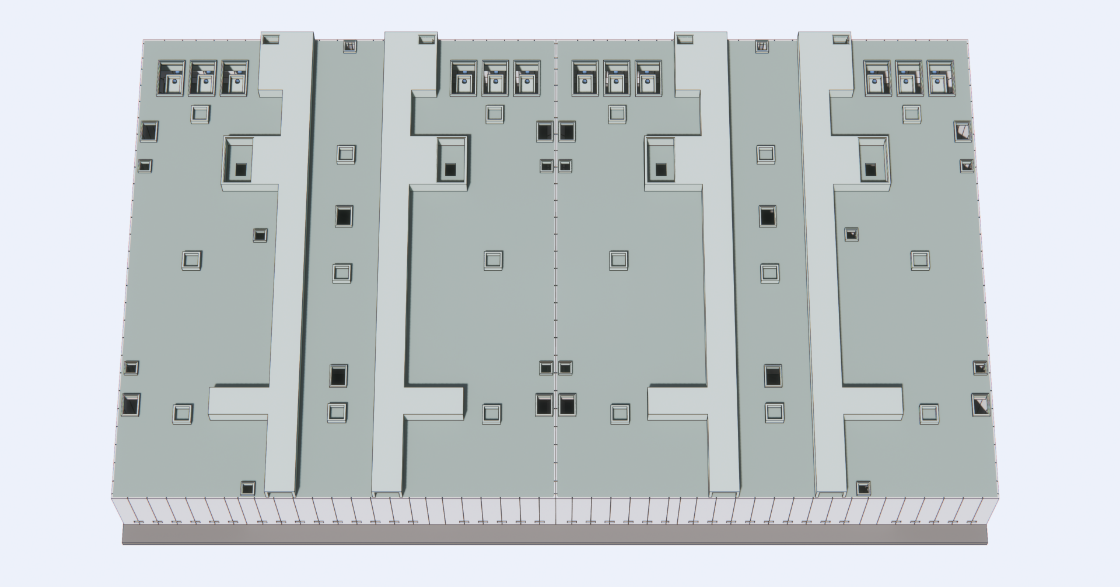

건축객체
3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현합니다.

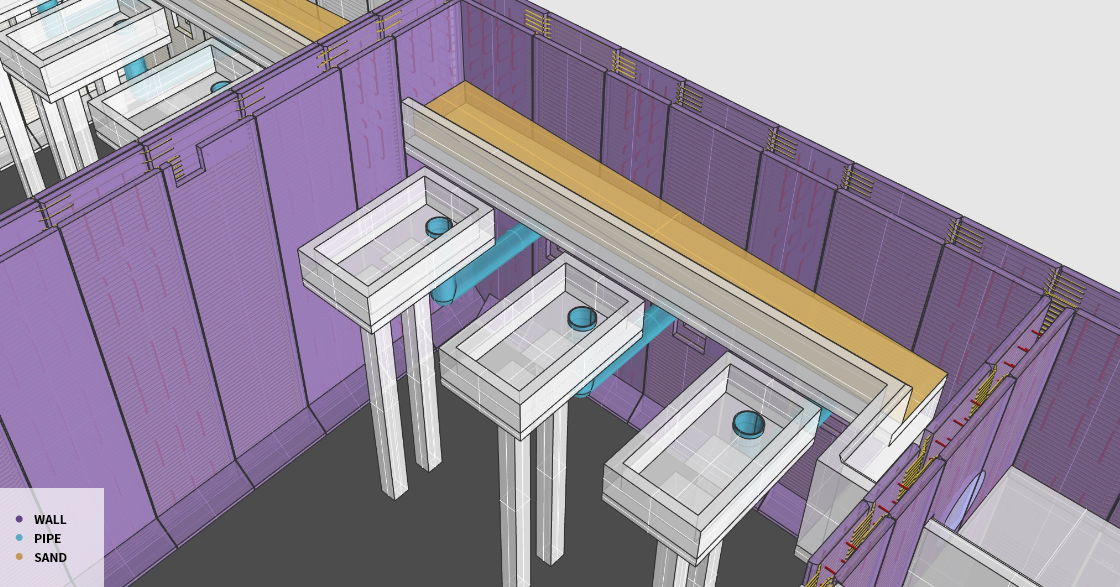

통합검토
건축물에 들어가는 모든 요소들에 대한 모델링을 끝낸 뒤 통합적인 검토를 실시합니다.

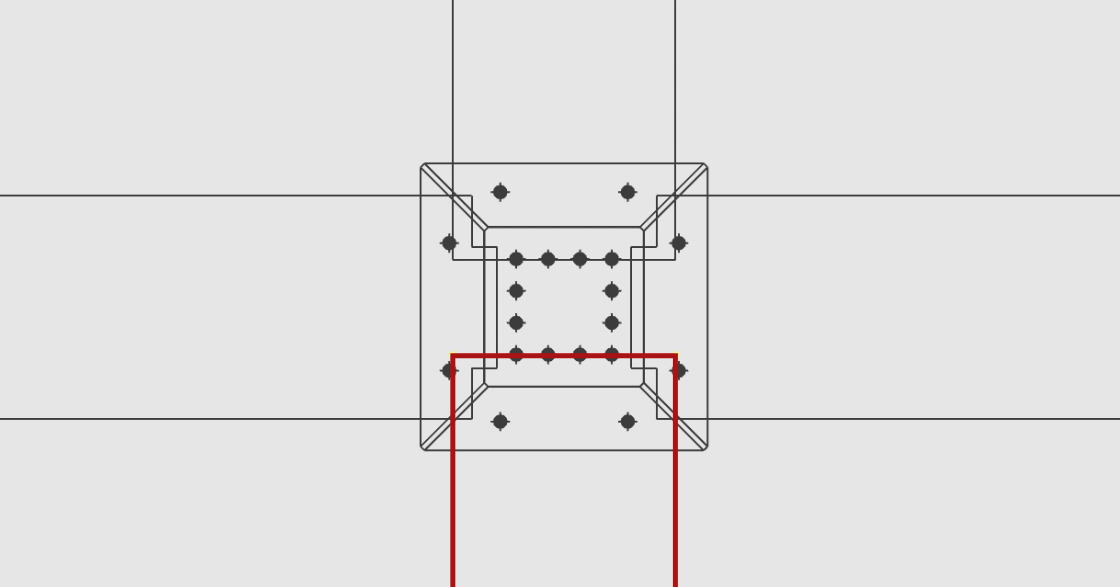

도면오류

3D모델링 진행 후 도면에 배치하여 각 PC별 도면오류가 있는지 검토합니다.

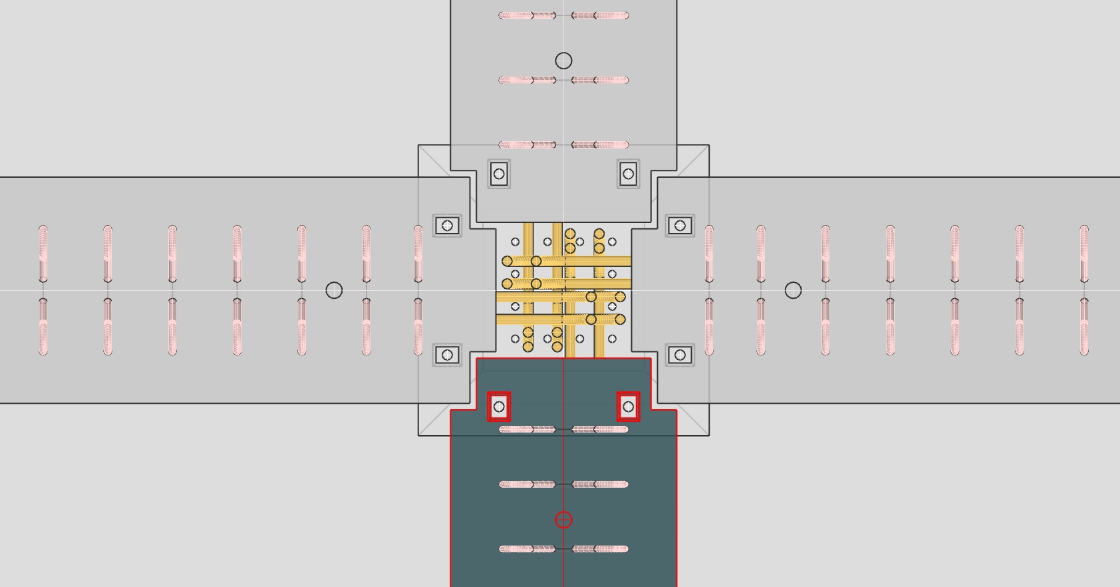

검토 내용｜조립평면도와 거더 배치도가 맞지 않아 거더배치도로 진행 시 간섭 생김
작업 내용｜단순 거더배치도 오류로 조립평면도대로 배치

PC간섭

3D모델링 진행 후 도면에 배치하여 각 PC별 간섭이 있는지 검토합니다.

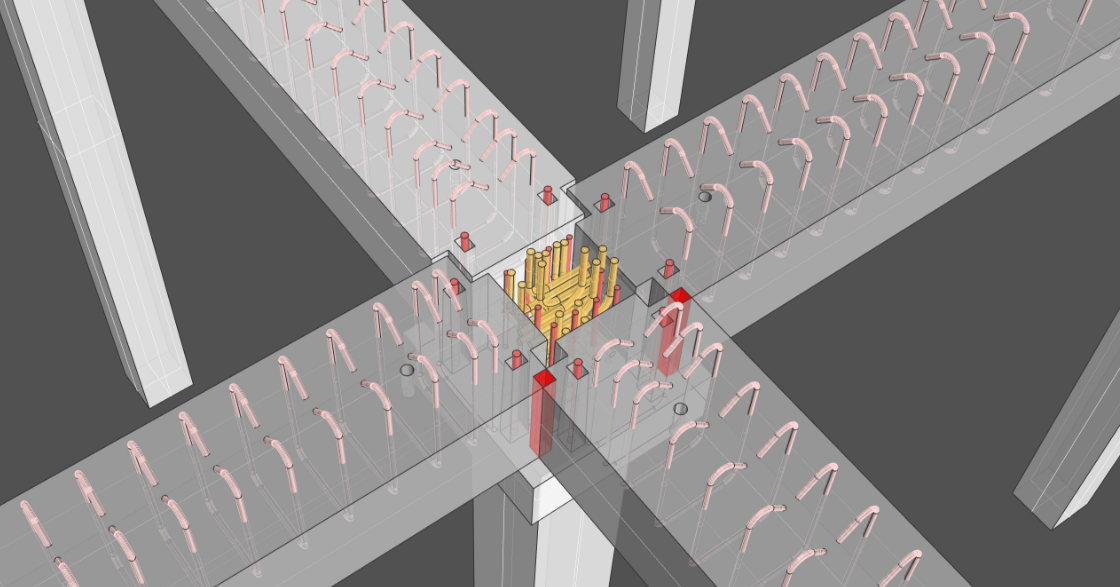

검토 내용｜거더의 조립평면도와 배치도가 맞지 않아 간섭 생김
작업 내용｜단순 조립평면도 오류로 배치도대로 진행

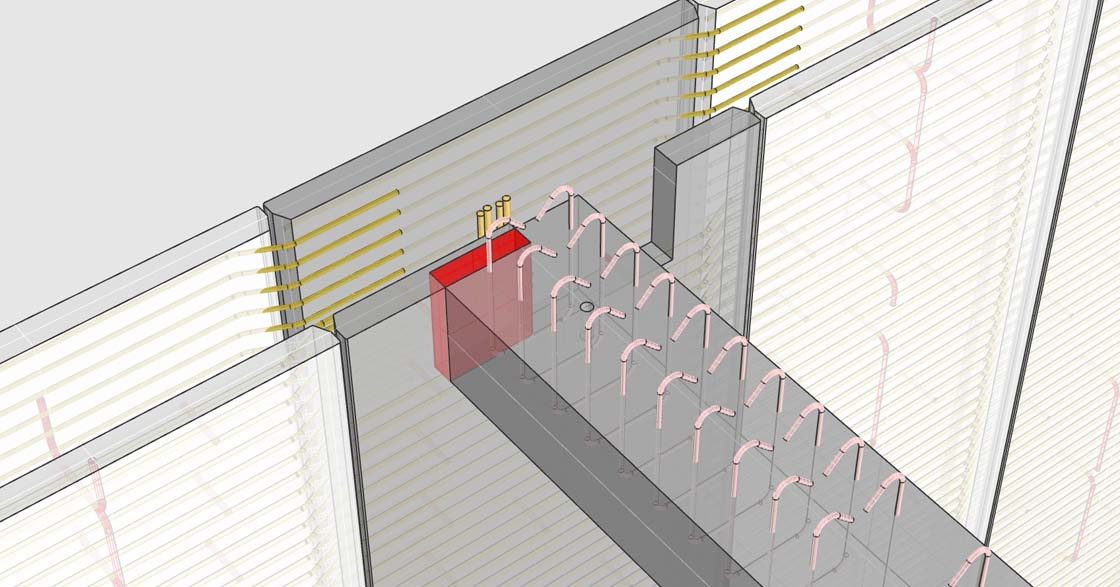

검토 내용｜벽체 조립평면도의 개구부 오류로 생긴 간섭
작업 내용｜조립평면도 개구부 위치 수정 후 진행



PROJECT RESULT

대형 수처리 시설은 다양한 PC 부재와 정밀한 개구부 배치가 요구되므로, 설계 단계에서의 오류 검토가 매우 중요합니다.
시점엔지니어링은 이번 프로젝트를 통해 2D 도면의 한계를 보완하고, BIM 모델을 활용한 입체적 간섭 검증을 수행함으로써
실제 현장 시공 시 발생할 수 있는 시행착오를 사전에 방지하는 신뢰도 높은 설계 검토 데이터를 구축했습니다.
