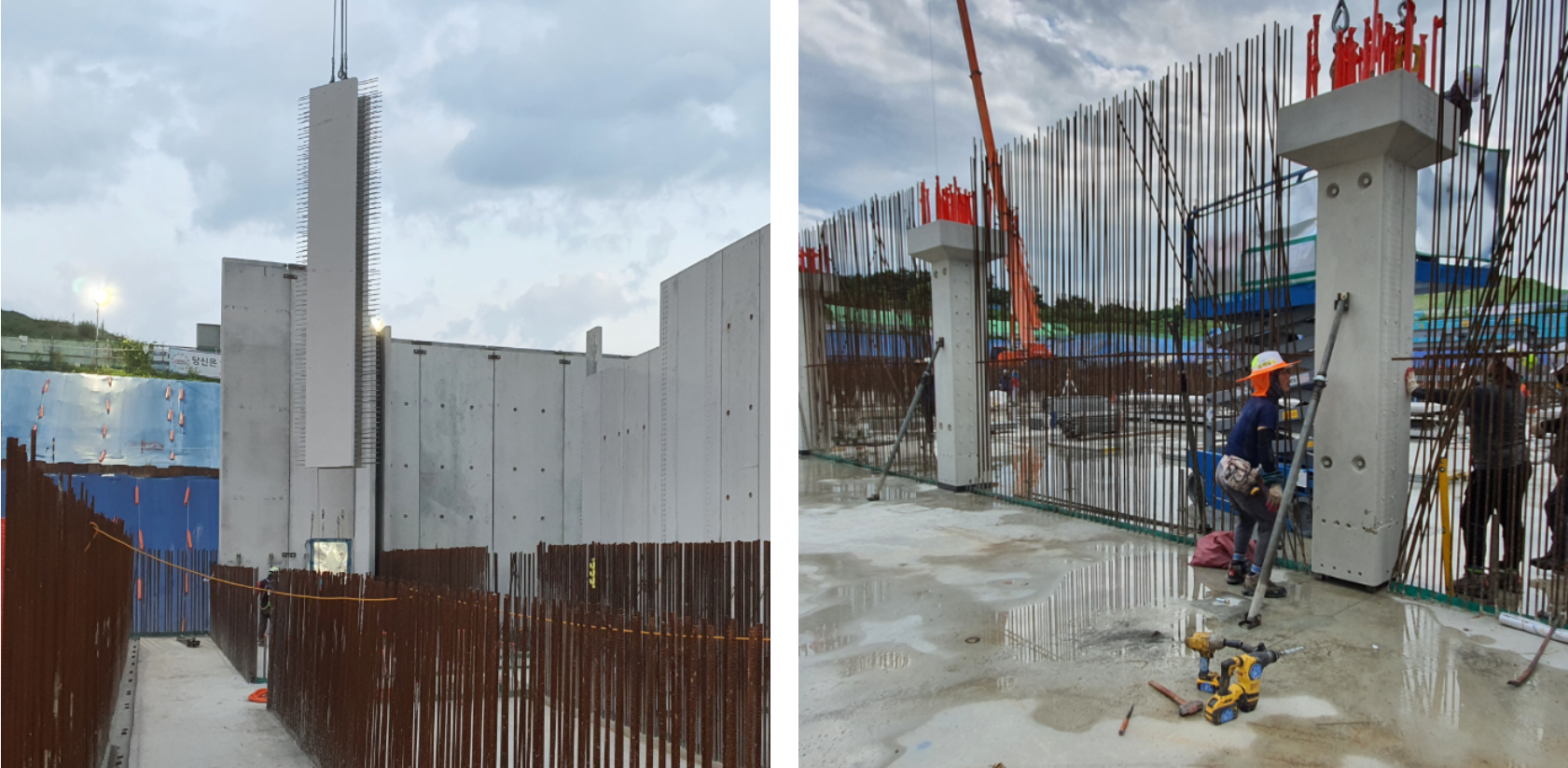

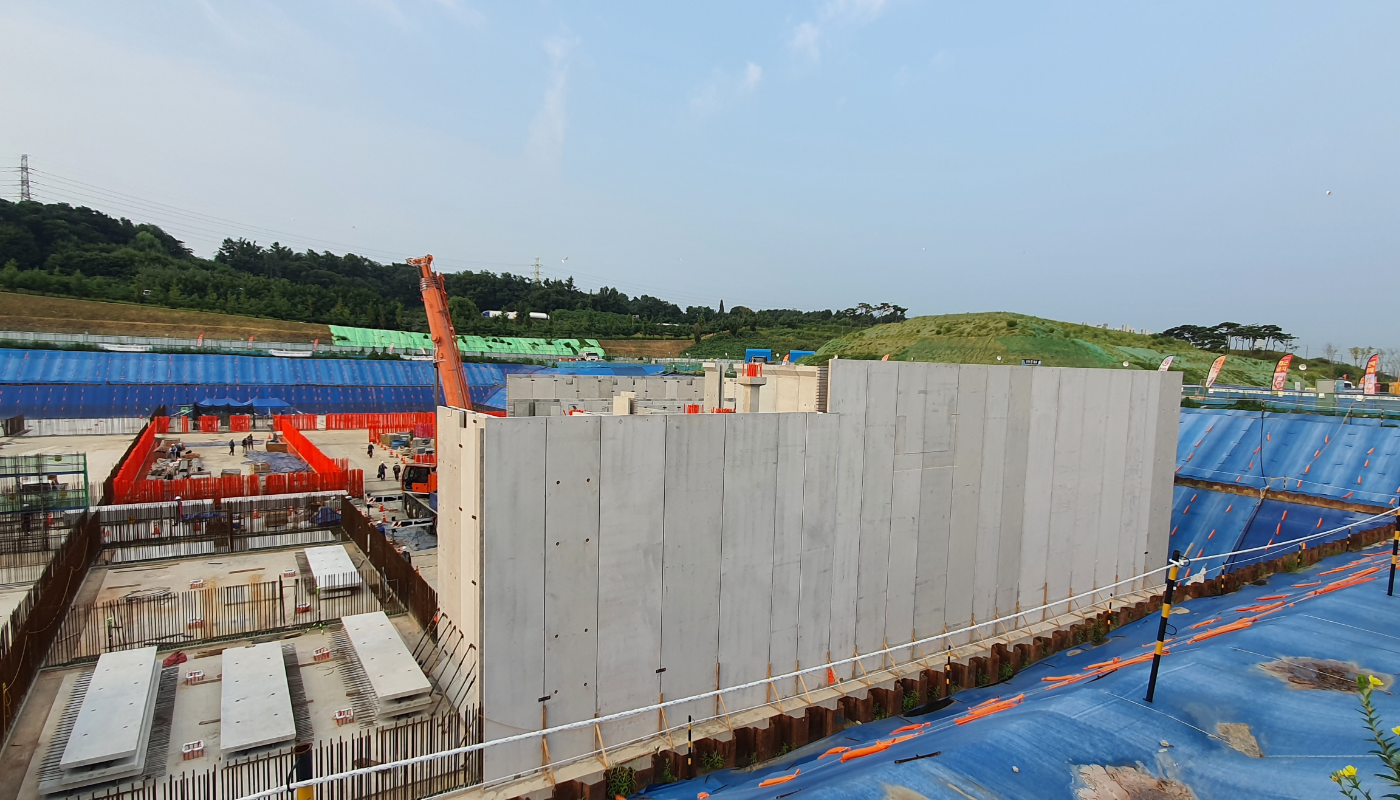

평택 폐수종말처리장#관리동-1,2

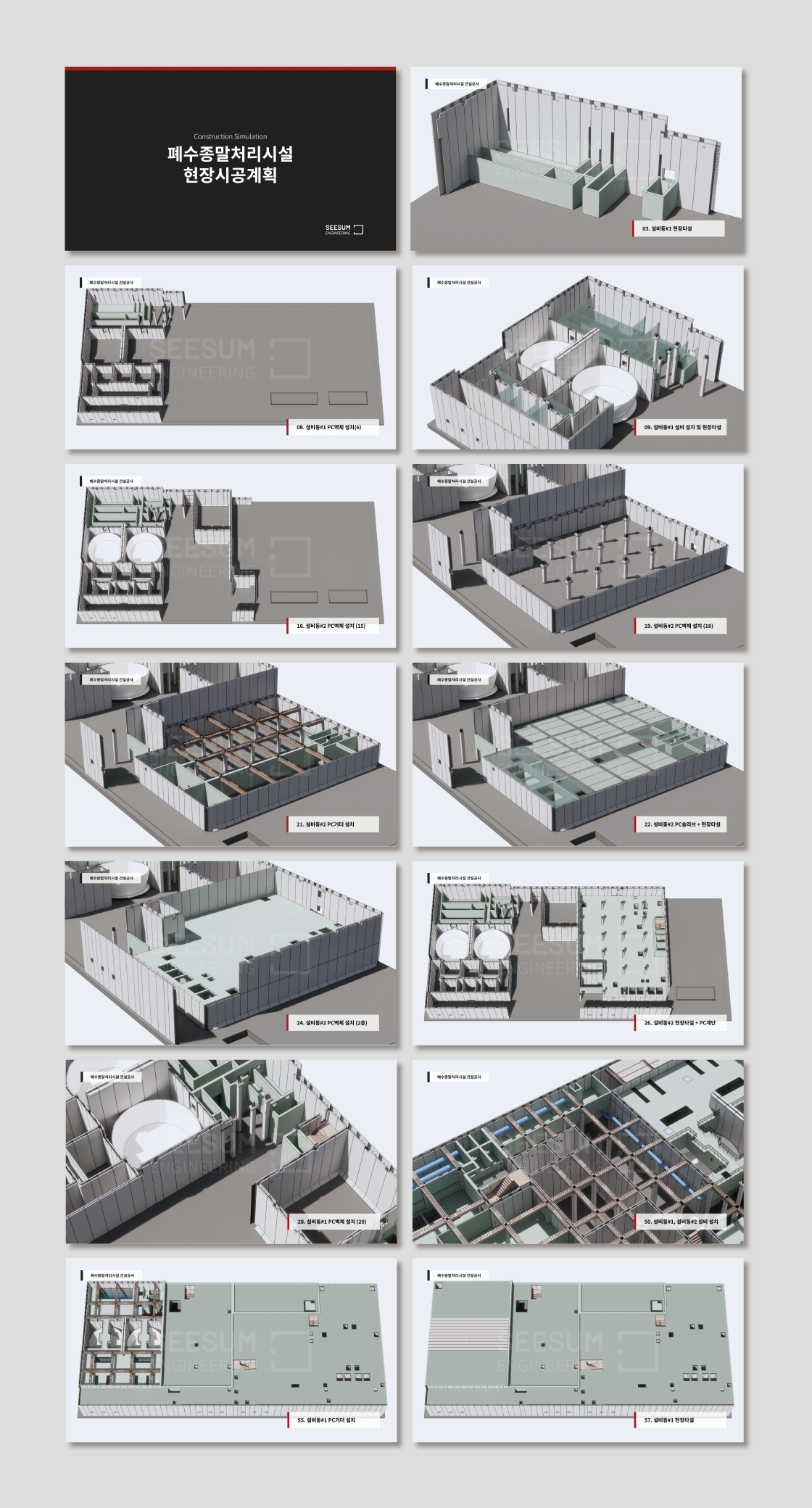

| 작업 | 평택 폐수종말처리장 시공계획입니다. | 발주처 | 코오롱글로벌(주) |
|---|---|---|---|
| 작업기간 | 2021.05.01 ~ 2021.10.30 | 위치 | 경기도 평택시 |
| 구분 | 시공 영상 | 용도 | 폐수종말처리 |
| 작업 | 평택 폐수종말처리장 시공계획입니다. |
|---|---|
| 발주처 | 코오롱글로벌(주) |
| 작업기간 | 2021.05.01 ~ 2021.10.30 |
| 위치 | 경기도 평택시 |
| 구분 | 시공 영상 |
| 용도 | 폐수종말처리 |
SUM UP

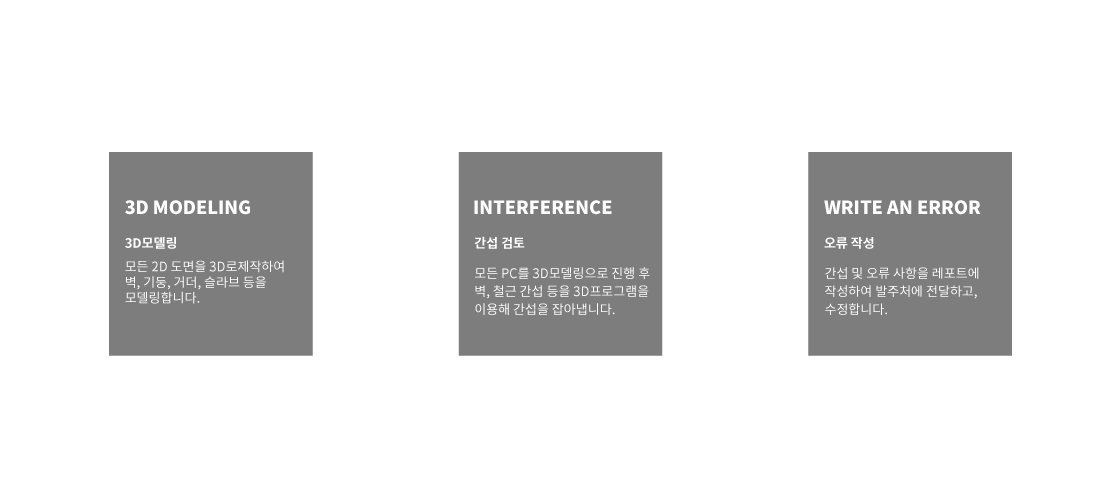

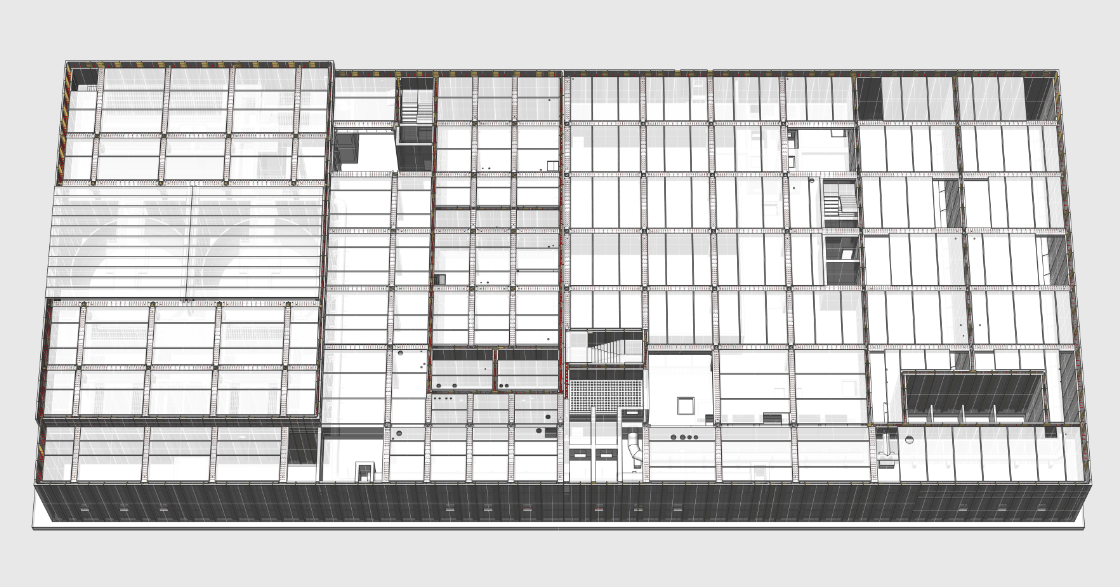

2D 도면을 3D로 모델링하여 BIM 검토 (PC 간섭 및 오류검사)를 진행하였습니다.
3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현해냅니다.

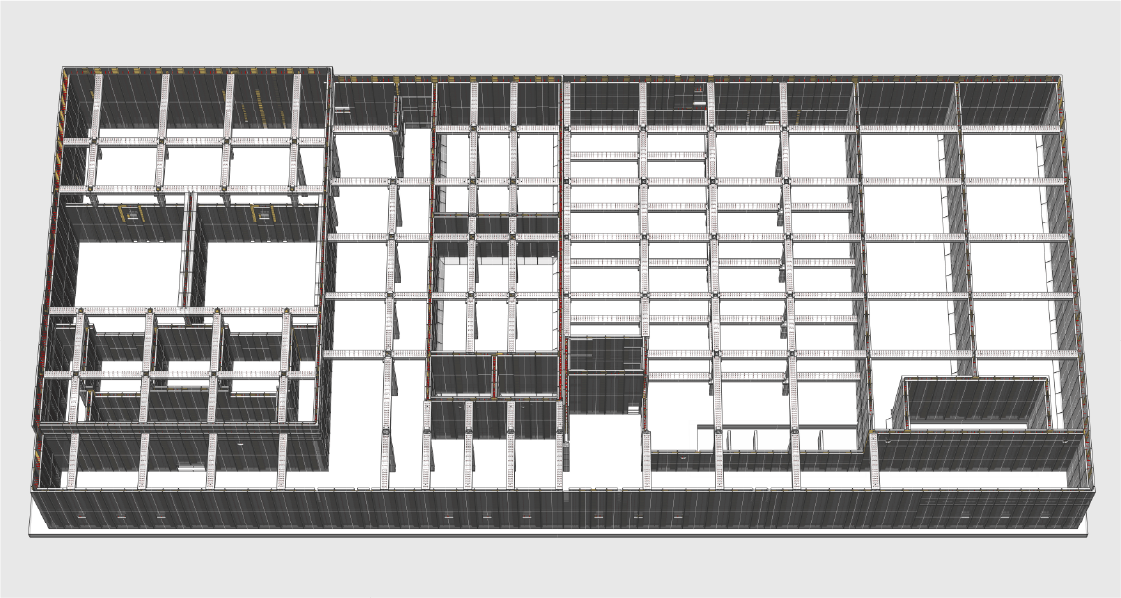

내력벽,기둥,보 등과 같은 구조객체를 기초적으로 모델링을 한 후 공정상의 결함이 있는지 확인합니다.
3D 프로그램으로 사전에 프로젝트에 맞는 설정값을 입력한 후, 각 부재들에 대한 상세정보들을 기입하여, 3차원형태를 표현합니다.

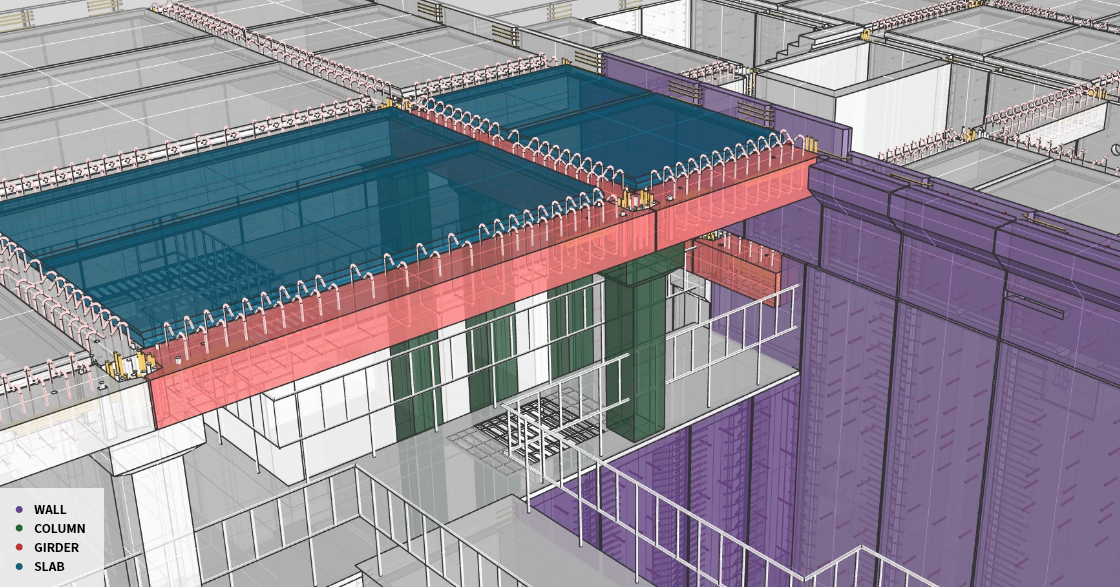

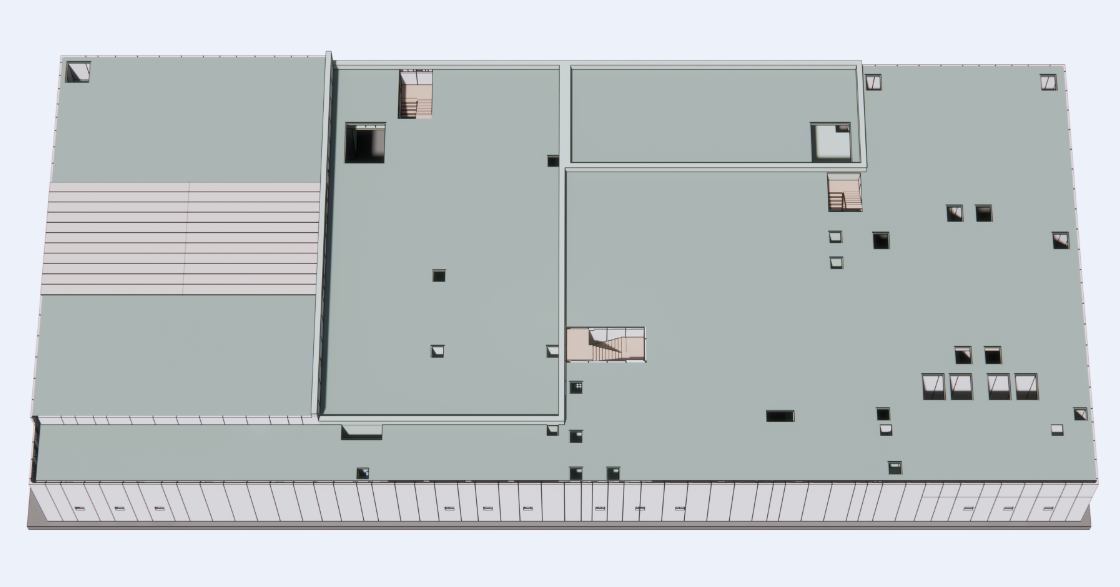

건축물에 들어가는 모든 요소들에 대한 모델링을 끝낸 뒤 통합적인 검토를 실시합니다.

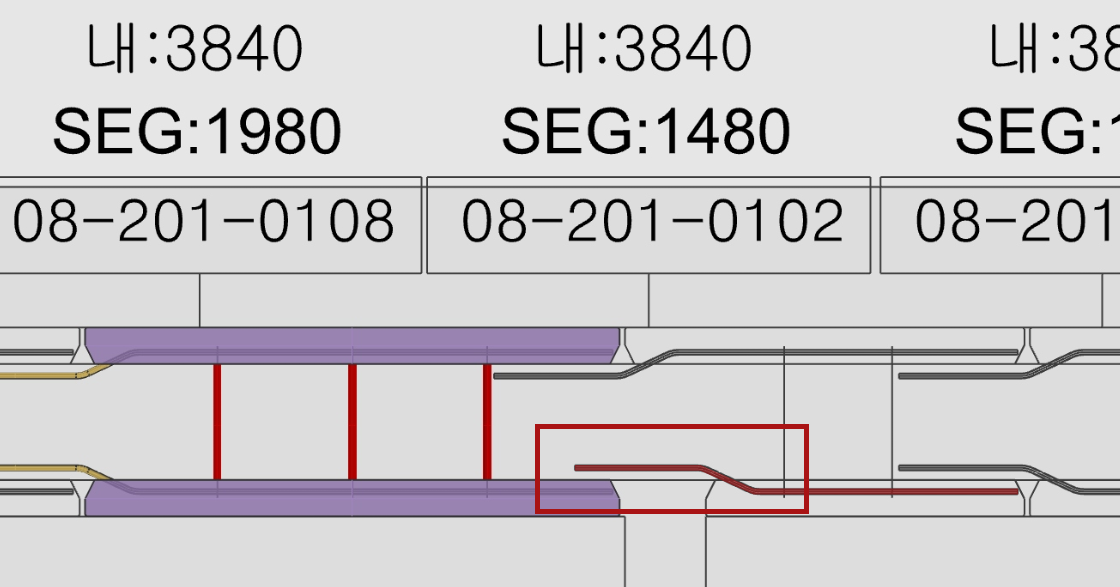

도면오류
3D모델링 진행 후 도면에 배치하여 각 PC별 도면오류가 있는지 검토합니다.

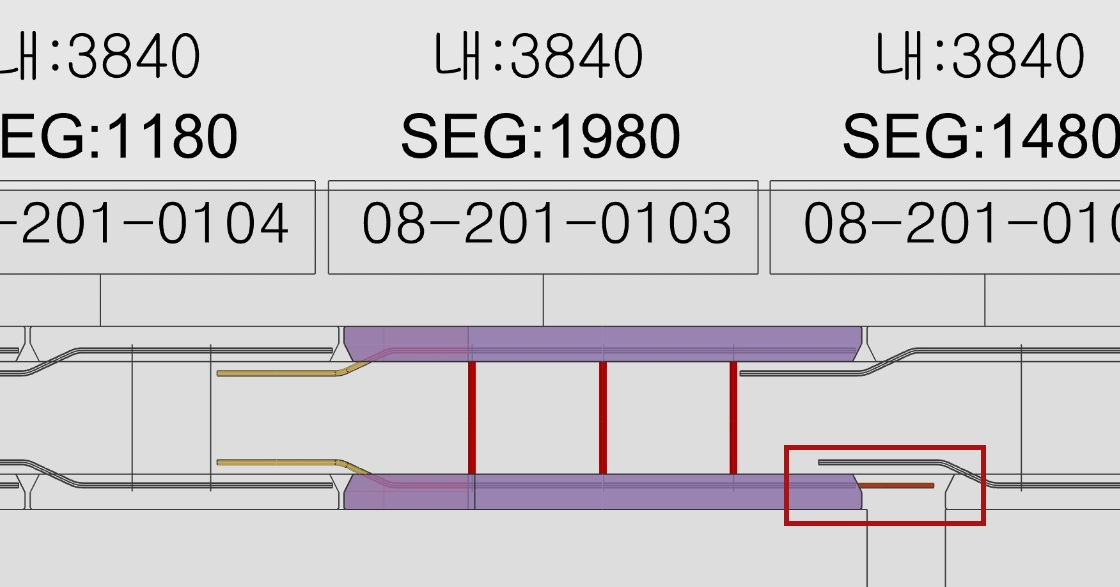

검토 내용｜제작상세도면과 조립평면도 상의 평면차이 발생
작업 내용｜제작상세도면대로 진행
작업 내용｜기존 코브라철근과 같이 수정 후 진행
PC간섭
3D모델링 진행 후 도면에 배치하여 각 PC별 간섭이 있는지 검토합니다.

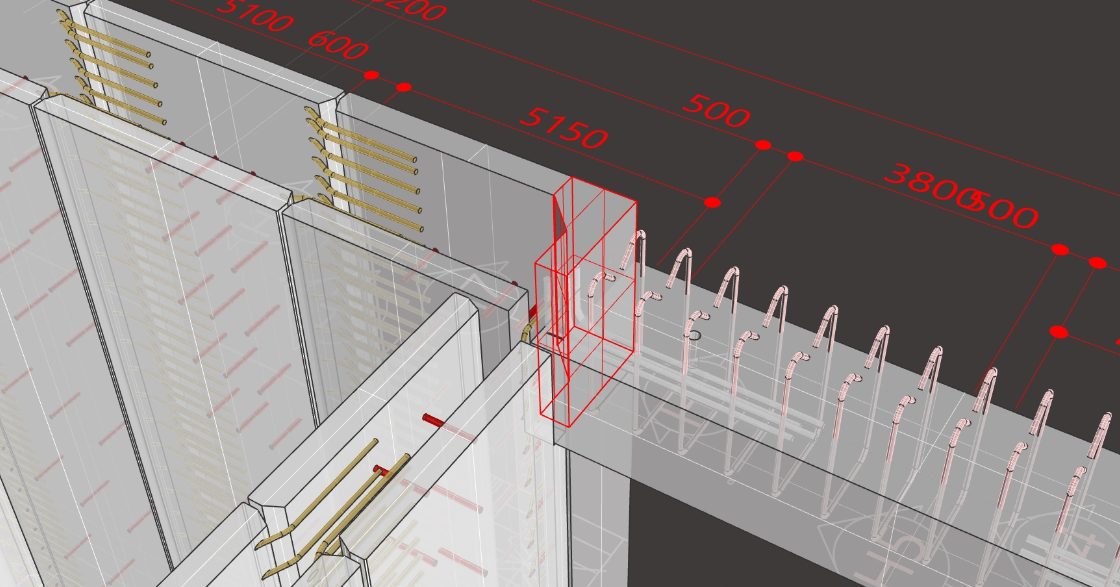

검토 내용｜PC벽체 조립평면도의 개구부 오류로 간섭 생김
작업 내용｜간섭되는 부분 개구부 확장 후 진행
작업 내용｜모든 코너부 깊이 500mm 일괄적으로 오픈 후 진행
